산업용 스위칭 전원 공급 장치에 대한 전력 인덕터 신뢰성 테스트

산업용 스위칭 전원 공급 장치를 구축하는 엔지니어는 검증 계획에 대해 열 순환, 열충격, 진동, 습도, 납땜성, 절연 저항, 고온 부하 수명 및 포화 전류의 DC 바이어스 검증 등 8가지 테스트를 수행해야 합니다. 각 테스트는 특정 스트레스 경로를 목표로 합니다.

전력 인덕터는 모든 스위칭 공급 장치에서 집중적인 위험을 안고 있습니다. 코어, 와인딩 및 솔더 조인트는 모두 사용 중에 열적, 기계적 순환을 보입니다. 이러한 스트레스는 자기 경로에서 대부분의 신뢰성 문제를 유발합니다.

전력 인덕터 신뢰성 테스트는 두 가지 비용의 균형을 유지합니다. 과도한 테스트는 적격성 평가 기간을 연장하고 단가를 높입니다. 테스트가 부족하면 현장 오류가 발생합니다. 올바른 테스트 세트는 애플리케이션과 일치하며 이 문서에서는 이를 빌드하는 방법을 보여줍니다.

전력 인덕터에 대한 산업 요구 사항

온도, 진동 및 수명 요구 사항

산업용 스위칭 공급 장치는 지속적으로 작동하며 종종 공기 흐름이 제한된 인클로저 내부에서 작동합니다. 주변 온도는 수년 동안 높게 유지됩니다. 따라서 산업용 전력 인덕터는 일반적으로 -40°C ~ +125°C 이상의 극한 온도에서 작동해야 합니다. 지속적인 임무는 모든 열 마진 결정을 확대합니다.

기계적 스트레스는 두 번째 수요를 추가합니다. 고속철도, 자동차 및 까다로운 산업 환경에서는 납땜 접합 강도, 진동 저항 및 충격 내성이 매우 중요합니다. 벤치 테스트를 통과한 전력 인덕터는 수년간의 기계 진동 후에도 종단에서 균열이 발생할 수 있습니다.

평생 기대는 세 번째 수요를 설정합니다. 인증 프로그램은 부하 수명 테스트를 1,000시간에서 최대 5,000시간까지 연장합니다. 그런 다음 팀은 정의된 성능 저하 기준에 대해 Arrhenius 스타일 추정을 적용합니다. 이러한 외삽법은 테스트된 부품, 응력 조건, 가정 및 고장 정의에 따라 다릅니다. 엔지니어는 이를 모든 인덕터 수명 규칙으로 일반화해서는 안 됩니다.

산업 vs. 소비자 및 자동차 프로필

각 시장 부문은 인덕터 요구 사항을 다르게 형성합니다. 가전제품은 스마트폰, 노트북, 웨어러블 기기, 스마트 홈 기기의 더 얇은 디자인을 위해 소형화, 콤팩트한 고밀도 부품을 우선시합니다. 비용과 크기에 따라 프로필이 결정되고 서비스 수명이 짧아지는 것은 허용됩니다. 산업 자동화에는 로봇, PLC, 센서 및 VFD의 지속적인 작동을 위한 내구성과 효율성이 뛰어난 인덕터가 필요합니다. 자동차에는 800V 배터리 플랫폼과 초고속 충전으로 구동되는 고전류, 고온, 소형 부품이 필요하며 AEC-Q200 규정을 준수해야 합니다.

극한의 온도에서는 마진이 줄어듭니다. RMS 정격 전류와 포화 전류 헤드룸은 모두 코어가 가열됨에 따라 떨어집니다. 불충분한 전류 정격은 인덕턴스 저하 또는 열폭주로 나타납니다. 테스트하기 전에 요구 사항을 정의하면 이러한 불일치를 방지할 수 있습니다. isat, 자체 공진 주파수, rms 전류와 같은 주요 전기 매개변수는 실내 주변이 아닌 최악의 작동 온도에서 지정해야 합니다.

필수 전력 인덕터 신뢰성 테스트

전력 인덕터 신뢰성 테스트는 정의된 스트레스 테스트 세트를 기반으로 합니다. 각 테스트는 하나의 필드 스트레스를 재현하고 하나의 실패 메커니즘을 노출합니다. 엔지니어는 이 테스트 세트를 모든 인증 계획 의 중추로 다루어야 합니다 .

열 순환 및 열충격

열 순환은 제어된 램프 속도로 부품을 저온 한계와 고온 한계 사이에서 이동시킵니다. 느린 램프를 사용하면 전체 어셈블리가 함께 확장 및 축소될 수 있습니다. 열충격은 거의 즉각적인 전달과 함께 동일한 극단에 적용됩니다. 가파른 구배는 팽창률이 다른 재료 사이의 경계면에 스트레스를 줍니다. 두 테스트 모두 코어 균열, 권선 피로 및 납땜 접합 균열을 대상으로 합니다. 열충격은 종단 무결성에 있어 더 가혹한 조건입니다. 열 순환은 인클로저의 일일 주변 변동을 더 잘 시뮬레이션합니다.

진동, 습도 및 납땜성

진동 테스트는 주파수 스윕 전반에 걸쳐 장착된 부품을 흔듭니다. 솔더 조인트와 느슨한 코어 어셈블리의 기계적 피로를 목표로 합니다. 습도 테스트는 고온 및 높은 상대 습도에서 부품을 유지합니다. 습기가 유입되면 절연 성능이 저하되고 권선이 부식됩니다. 납땜성 테스트는 조립 중에 종단이 적절하게 젖었는지 확인합니다. 습윤 결과가 좋지 않으면 부품이 사용되기 전에 조인트가 약해질 수 있습니다.

납땜성 및 습도 테스트는 열 테스트만으로는 놓칠 수 있는 권선 및 종단 약점을 포착합니다. 열 응력은 팽창 불일치를 나타냅니다. 젖음에 저항하는 종단이나 시간이 지남에 따라 습기를 흡수하는 권선은 드러나지 않습니다. 이 두 가지 테스트는 그 격차를 해소합니다.

표에는 일반적인 프로필과 수용 초점이 나와 있습니다. 정확한 한계는 선택한 표준과 애플리케이션에 따라 결정됩니다. 열 응력을 통과하지만 납땜성에 실패한 파워 인덕터는 여전히 생산 시 신뢰성 위험을 초래합니다. 테스트 세트는 개별적인 검사가 아닌 전체적으로 작동합니다.

절연저항 및 부하수명

절연 저항은 시간 경과에 따른 권선과 코어 사이의 절연을 측정합니다. 높은 판독값은 건전한 에나멜 코팅과 깨끗한 보빈을 확인합니다. 수분, 열 노화 및 전압 스트레스로 인해 장벽이 천천히 침식됩니다. 절연 저항이 떨어지면 단락이 발생하기 전에 파손 위험이 있다는 신호입니다.

고온 부하 수명 및 드리프트

고온 부하 수명은 정격 전류 및 높은 온도에서 파워 인덕터를 장기간 작동시킵니다. 이 테스트에서는 장기 인덕턴스와 DC 저항 드리프트를 노출합니다. 코어가 노화되고 권선이 안정됨에 따라 두 매개변수가 모두 이동합니다. 손실 모델링은 안정적인 값에 의존하기 때문에 드리프트가 중요합니다. DC 저항이 상승하면 권선 손실이 추가됩니다. 인덕턴스가 떨어지면 리플 전류와 AC 코어 손실이 증가합니다. 그들은 함께 온도 상승을 위로 밀어냅니다. 엔지니어는 초기 판독값 및 데이터시트 허용 오차와 드리프트를 비교합니다.

DC 바이어스 및 포화 전류 검사

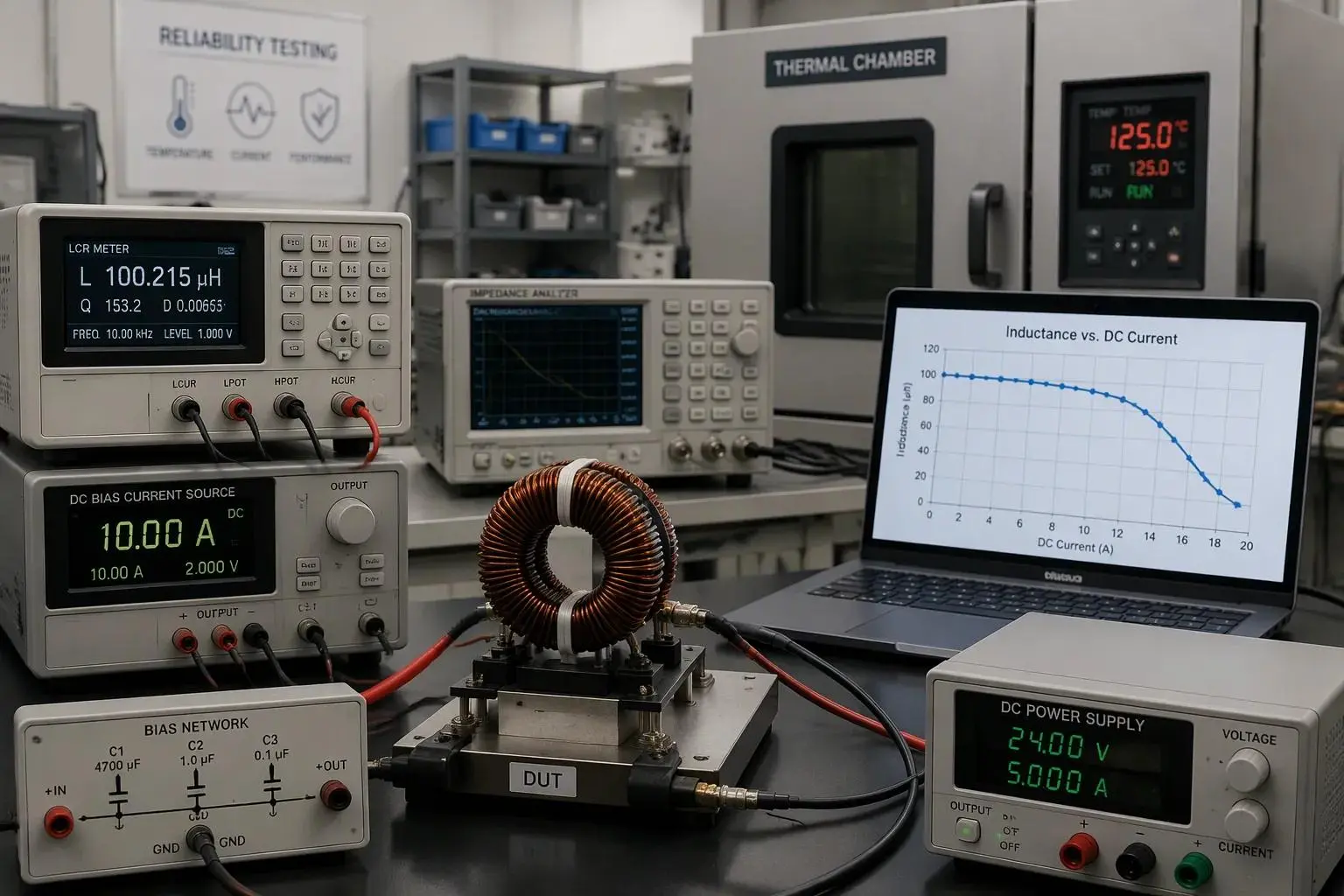

DC 바이어스 테스트는 AC 측정 신호에 DC 전류를 중첩합니다. 설정에는 LCR 미터 또는 임피던스 분석기, 제어된 DC 소스, 계측기를 DC에서 분리하는 바이어스 네트워크가 필요합니다. 엔지니어는 먼저 주파수, AC 레벨, 온도에 대한 데이터시트 조건을 일치시킨 다음 개방 및 단락 보상을 수행합니다. 제로 바이어스에서의 인덕턴스는 기준 L0이 됩니다. 그런 다음 제어된 단계에 따라 전류가 상승하고 각 단계에서 인덕턴스와 온도가 기록됩니다. 측정된 isat는 제조업체가 명시한 기준에 따라 인덕턴스가 떨어지는 DC 전류입니다.

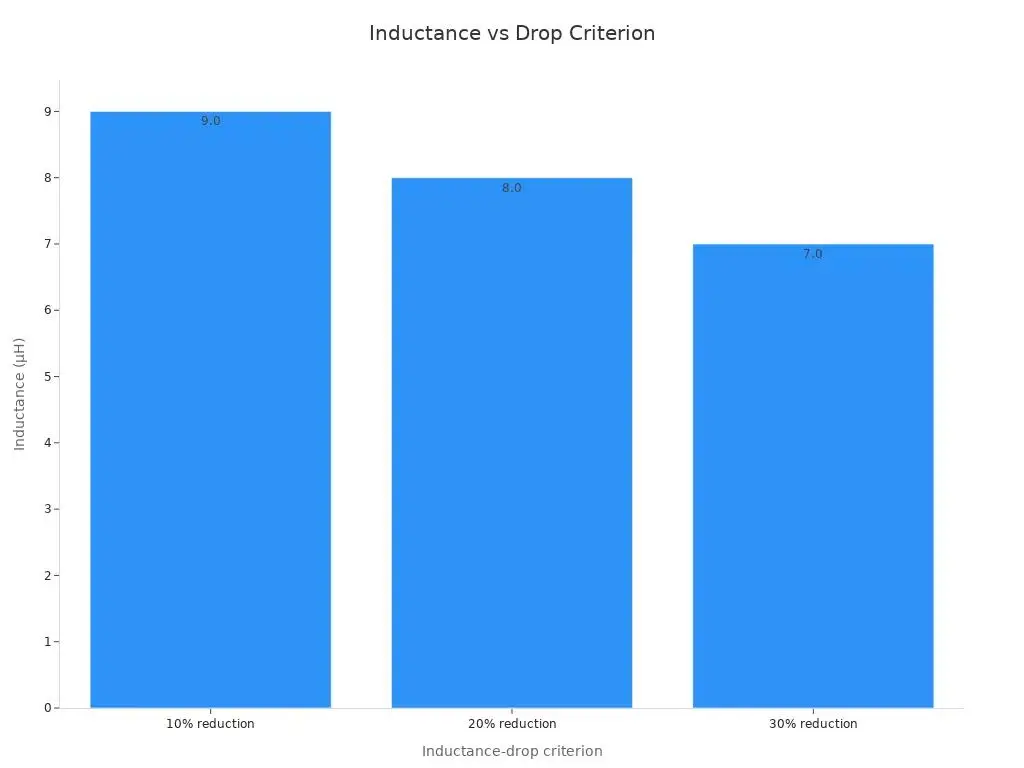

단일 드롭 비율은 보편적이지 않습니다. 30% 하락 등급의 부품은 10% 등급의 부품보다 높은 isat 등급을 나타낼 수 있습니다. 비교는 드롭 정의와 테스트 조건이 일치하는 경우에만 유지됩니다. 또한 엔지니어는 정상 작동, 정상 상태 피크, 시동 및 과도 전류 등 회로에 표시되는 모든 전류에서 L-대-I 곡선을 읽어야 합니다. 공칭 10μH 부품은 작동 지점에서 7.5μH만 제공할 수 있으며 컨버터 계산에서는 남은 인덕턴스를 사용해야 합니다. 코어 소재가 곡선을 형성합니다. 페라이트 코어는 급격한 포화 무릎을 보이는 반면, 분말 및 금속 복합 코어는 점차 감소합니다. 불충분한 전류 등급은 소프트 니(soft Knee)가 너무 일찍 교차된 것으로 나타납니다. 따라서 피크 포화 전류는 여유가 있는 최악의 부하보다 높아야 하며 포화 전류 정격은 전체 온도 범위에서 유지되어야 합니다.

표준 및 승인 기준

AEC-Q200, IEC 및 MIL-STD 매핑

자격 계획의 각 테스트는 명명된 표준 제품군으로 거슬러 올라갑니다. AEC-Q200(Rev-E, 2023)은 수동 부품에 대한 주요 스트레스 테스트 인증 표준 역할을 하며 인덕터와 자기 부품을 명시적으로 다루고 있습니다. 정격 바이어스가 있는 1000시간, 85°C, 85%RH에서의 바이어스 습도 수명과 단자 강도를 포함하여 기본 방법 위에 AEC 특정 테스트를 추가합니다. IEC 60068은 AEC-Q200이 참조하는 기본 환경 및 기계 테스트 방법을 제공합니다. MIL-STD-883 및 JEDEC JESD22-A 시리즈는 기본 표준으로 함께 사용됩니다. AEC 문서는 이러한 방법을 기반으로 작성되지만 이를 대체하지는 않습니다.

AEC-Q200은 커패시터, 저항기, 인덕터, 자기 소자, 배리스터, 퓨즈 및 크리스털 등 반도체가 아닌 모든 것을 포괄합니다.

산업 디자인은 자동차 테스트 레벨을 선택적으로 차용하는 경우가 많습니다. 설계자는 밀폐형 인클로저 애플리케이션에 대해 편향된 습도 수명 프로파일을 채택하고 이미 설명한 장착 방법에서 진동 스윕을 건너뛸 수 있습니다. 이러한 선택적 차용은 엔지니어가 근거를 문서화할 때 작동합니다.

합격 기준을 올바르게 읽으십시오

통과/실패 임계값을 주의 깊게 읽어야 합니다. 인덕턴스 변경 제한은 값이 초기 판독값에서 얼마나 멀리 표류할 수 있는지를 정의합니다. DCR 시프트 제한은 DC 저항의 상승을 제한합니다. 절연 저항 최소값은 권선-코어 절연을 위한 바닥을 설정합니다. 시각적 기준에는 코어 균열, 끝 부분 젖음 및 표시 가독성이 포함됩니다. 전력 인덕터는 모든 기준이 함께 통과될 때만 계획을 충족합니다.

응용 프로그램에 대해 확인하지 않고 표준의 기본 수준을 복사하면 문제가 발생합니다. 기본 포화 전류 마진은 인클로저가 제공하지 않는 온화한 주변 환경을 가정할 수 있습니다. 현재 정격과 rms 전류 헤드룸은 실제 최악의 경우를 반영해야 합니다. 엔지니어는 계획에 서명하기 전에 현장 조건에 대한 각 임계값을 확인해야 합니다.

결과 및 실패 모드 해석

코어 균열, 권선 피로, 솔더 조인트

고장난 전력 인덕터는 일반적으로 5가지 특성 중 하나를 나타냅니다. 코어 균열은 열충격이나 기계적 충격 후에 눈에 보이는 균열로 나타납니다. 권선 피로는 팽창과 수축을 반복하면서 회전이 끊어지거나 단락되는 현상으로 나타납니다. 진동 또는 열 순환 후 종단 부분의 솔더 조인트 균열 표면. 절연 파괴는 절연 저항 수치가 떨어지는 것으로 나타납니다. 인덕턴스 드리프트는 부하 수명 전반에 걸쳐 값의 느린 변화로 나타납니다.

각 서명은 서로 다른 근본 원인을 가리킵니다. 코어 가장자리의 균열은 부품이 흡수할 수 없는 열 구배를 나타냅니다. 피로한 권선은 구리와 코어가 서로 다른 속도로 움직였음을 나타냅니다. 균열된 조인트는 자석 설계가 아닌 장착 방법이나 납땜 프로파일을 나타냅니다. 엔지니어는 부품을 교체하기 전에 고장 위치를 ​​기록해야 합니다.

마모 및 초기 수명 실패

테스트 순서화는 두 범주를 구분합니다. 초기 결함은 스트레스 테스트의 첫 시간에 나타납니다. 마모 메커니즘은 늦게 나타나고 꾸준히 증가합니다. 1,000시간의 부하 수명 테스트 중 100시간에 실패한 부품은 결함이 있는 것입니다. 4,000시간 이후에 표류하는 부분은 정상적인 노화를 나타냅니다. 그런 다음 파손 분석을 통해 단면 분석이나 현미경 검사를 통해 메커니즘을 확인합니다.

일관된 구성은 판독을 복잡하게 만드는 변동을 줄여줍니다. 자체 자성 재료 선택 및 IATF 16949 프로세스를 갖춘 제조업체는 단위 간 분산을 긴밀하게 유지합니다. 촘촘한 스프레드는 안정적인 기준선을 기준으로 드리프트 추세를 가시화합니다. 느슨한 스프레드는 일반 분산형 내부에 추세를 숨깁니다.

해석 중에 전류 정격이 부족하지 않은지 확인하십시오. 정격 RMS 전류에서 과열되는 부품은 DC 저항 상승과 인덕턴스 하락을 함께 나타낼 수 있습니다. 이 패턴은 무작위 결함이 아니라 열 설계를 넘어서 상승하는 권선 손실과 코어 손실을 반영합니다. 엔지니어가 부품을 제거하기 전에 포화 전류 마진과 정격 전류는 모두 최악의 온도에서 유지되어야 합니다.

테스트 레벨을 애플리케이션에 일치시키기

필드 조건에서 프로필 파생

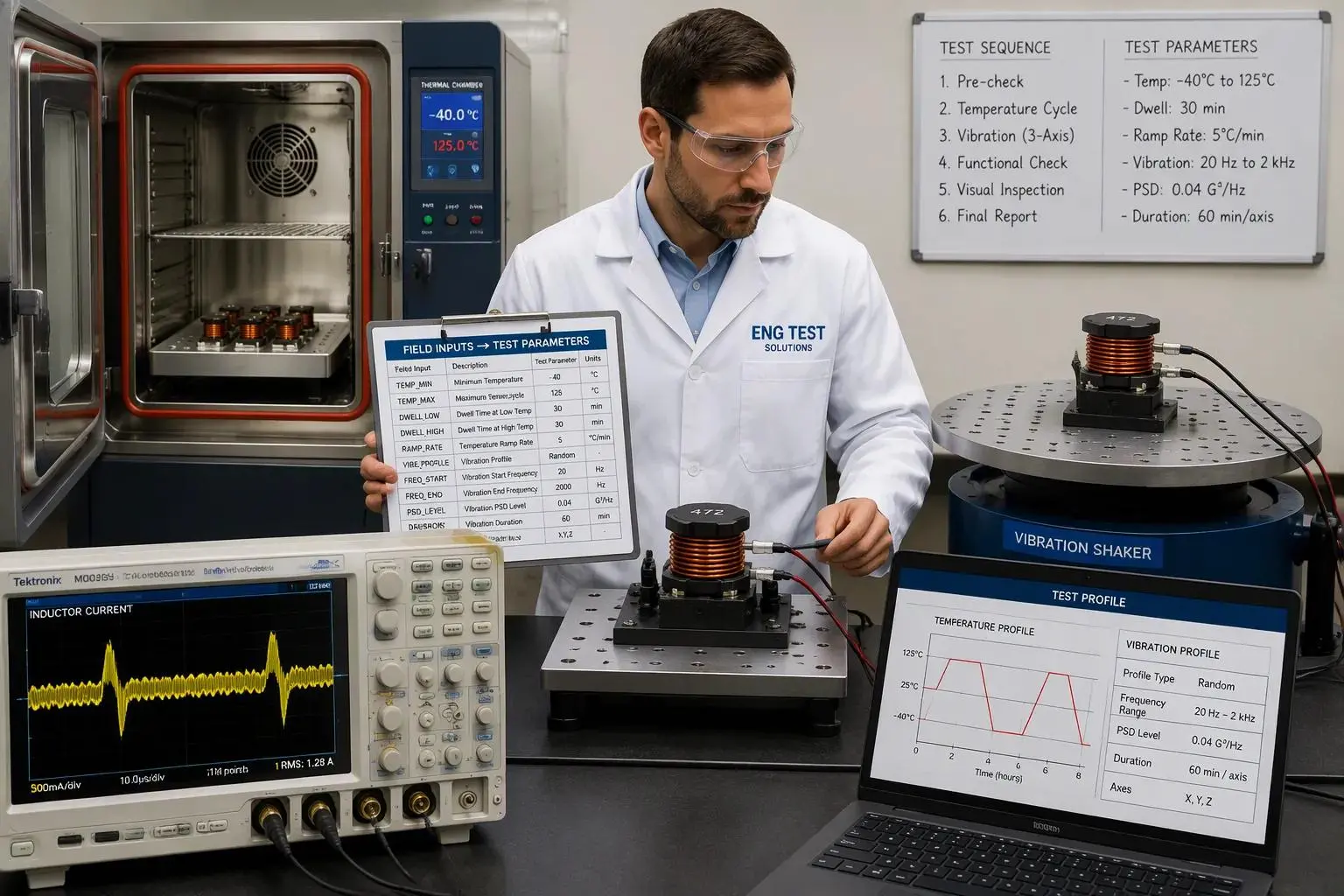

테스트 프로필은 일반 데이터시트 기본값이 아닌 현장 환경을 반영해야 합니다. 엔지니어는 엔클로저 내부의 주변 온도 범위, 장착 위치의 진동 스펙트럼, 부하의 듀티 사이클이라는 세 가지 입력으로 시작합니다. 각 입력은 특정 테스트 매개변수에 매핑됩니다.

최악의 부하에는 특별한 주의가 필요합니다. 엔지니어는 시동 및 과도 피크를 포함하여 회로가 요구하는 가장 무거운 부하에 전류 정격 및 포화 전류 마진을 연결해야 합니다. 공칭 부하에만 적합한 크기의 전력 인덕터는 과도 현상이 발생하면 처집니다. isat 등급은 포화 전류가 떨어지는 최고 작동 온도에서 헤드룸의 피크를 제거해야 합니다. RMS 정격 전류는 정상 상태 가열을 포괄해야 하며, 그에 따른 온도 상승은 열 설계 범위 내에 있어야 합니다. 리플 전류는 DC 가열 외에 AC 손실을 추가하므로 프로필은 스위칭 주파수의 실제 리플을 반영해야 합니다.

과잉 테스트 및 과소 테스트 방지

과도한 테스트에는 눈에 띄는 대가가 따릅니다. 추가 테스트 로트, 더 긴 기간 및 반복적인 실패 분석으로 인해 검증 일정이 늘어나고 단위 비용이 증가합니다. 자동차 프로그램에서 복사한 진동 스윕은 고정 캐비닛 내부에 볼트로 고정된 부품에 대한 계획에 몇 주가 추가될 수 있습니다. 그러한 노력은 자신감을 거의 얻지 못합니다.

과소 테스트에는 숨겨진 가격이 따릅니다. 건너뛴 습도 테스트 또는 느슨한 포화 전류 점검은 현장에서 실패한 부품을 통과할 수 있습니다. 현장 오류로 인해 소요된 테스트 시간보다 훨씬 더 많은 비용이 소요됩니다. 엔지니어는 애플리케이션 위험이 정당화되는 위치에 각 테스트를 배치해야 합니다.

실용적인 지름길이 하나 있습니다. 숙련된 인덕터 제조업체 의 원스톱 선택 및 테스트 지원으로 이 매칭 단계가 상당히 단축됩니다. 내부 자성 재료를 선택한 공급업체는 애플리케이션 설명에서 프로파일을 제안하고, 검증용 샘플을 제공하고, 실제 작동 지점에 대한 isat 및 rms 전류 데이터를 확인할 수 있습니다. 이러한 지원을 통해 추측에 따른 인덕터 크기 조정 및 선택이 문서화된 결정으로 전환됩니다. 엔지니어는 여전히 최종 승인 요청을 담당하지만 일치 작업은 빈 페이지가 아닌 테스트된 데이터에서 시작됩니다.

목표는 적절한 규모의 계획입니다. 이에 대한 모든 테스트는 애플리케이션이 실제로 제시하는 현장 위험에 답합니다. 전력 인덕터 신뢰성 테스트는 프로파일이 현장 조건을 따르고 전류 마진이 최악의 부하를 따를 때 가장 잘 작동합니다.

비용 및 규정 준수 고려 사항

자격 비용의 출처

자격 비용은 네 가지 소스에서 누적됩니다. 각 로트는 부품, 고정 시간 및 연구 시간을 소비하므로 테스트 로트의 수에 따라 기본 비용이 설정됩니다. 테스트 기간은 그 기준을 몇 배로 늘리고 긴 부하 수명 실행으로 인해 몇 주 동안 챔버가 묶여 있습니다. 단면 분석 및 현미경 검사에는 전문가 인력이 필요하기 때문에 실패 분석에는 샘플이 실패할 때마다 비용이 추가됩니다. 설계 변경 후 재인증을 받으면 주기의 일부가 다시 시작되고, 늦게 변경하면 완료된 계획 전체가 지워질 수 있습니다.

이 예산의 중심에는 파워 인덕터가 있습니다. 코어 손실 및 권선 손실 동작에 따라 계획에 필요한 열 테스트 정도가 결정됩니다. 포화 전류 마진이 넉넉한 부품은 한계에 가까워진 부품보다 재실행 횟수가 더 적습니다.

적절한 규모의 테스트 계획 수립

적절한 규모의 계획은 표준의 전체 메뉴가 아닌 적용 조건에서 시작됩니다. 엔지니어는 필수 테스트를 먼저 선택한 다음 특정 위험이 정당화되는 경우에만 선택적 테스트를 추가합니다. 밀봉된 인클로저는 습도 테스트를 정당화하고 이미 처리된 장착 방법에서 진동 청소를 중단할 수 있습니다.

구성 요소 유형도 계획의 지침이 되어야 합니다. 페라이트 코어 인덕터는 코어 손실과 자체 공진 주파수가 설계를 지배하는 고주파 스위칭 전원 공급 장치 및 EMI 역할에 적합합니다. 고전류 토로이달 인덕터는 포화 전류와 RMS 전류 헤드룸이 가장 중요한 에너지 저장 및 필터링에 적합합니다. 엔지니어는 모든 유형을 모든 수준에서 테스트하기보다는 애플리케이션에 맞는 유형을 선택해야 합니다. 이러한 선택을 통해 인덕턴스, 전류 등급 및 리플 전류 마진이 실제 의무에 맞게 유지되고 자격 예산이 실제 필드 위험을 계속 유지합니다.

필수 테스트 세트에는 열 순환, 열충격, 진동, 습도, 납땜성, 절연 저항, 부하 수명 및 DC 바이어스가 포함됩니다. 엔지니어는 드리프트 한계 및 고장 징후에 대한 결과를 읽은 다음 현장 조건에 맞게 수준을 조정합니다.

실용적인 체크리스트는 선택과 자격을 안내합니다.

1. 애플리케이션과 최악의 작동 조건을 정의합니다.

2. 필요한 인덕턴스, 리플 및 피크 전류를 결정합니다.

3. 공칭 값이 아닌 바이어스 및 온도 하에서 데이터시트를 스크리닝합니다.

4. isat가 최대 온도에서 피크 과도 현상을 제거하는지 확인합니다.

5. 구성, 적격증거, 합격기준을 확인한다.

6. 승인 전에 최종 회로를 모델링하고 테스트합니다.

비용 대비 안정성 확신의 균형을 맞추는 것은 애플리케이션이 강조하는 것이 무엇인지 테스트하는 것을 의미하며 그 이상은 아닙니다.
