경쟁이 치열한 전자 산업에서 안정적이고 신뢰할 수 있는 DC-DC 전력 모듈은 최종 제품 시장 포지셔닝의 초석입니다. 그럼에도 불구하고 "안정성과 신뢰성"을 달성하는 과정에는 여러 가지 무형의 장애물이 여전히 존재하며, 전자기 호환성(EMC) 문제는 가장 널리 퍼져 있고 가장 어려운 과제 중 하나입니다. 최근 Gujing의 오랜 고객이 새로운 DC-DC 전원 제품을 개발하는 동안 전도 테스트에서 병목 현상을 겪었습니다. 이 문제의 해결은 Gujing의 핵심 가치를 다시 한 번 강조합니다. 우리는 인덕터뿐만 아니라 광범위한 기술 전문 지식에 기반한 솔루션도 제공합니다.

초기 성공: 표준 선택이 기본 성능 요구 사항을 충족합니다.

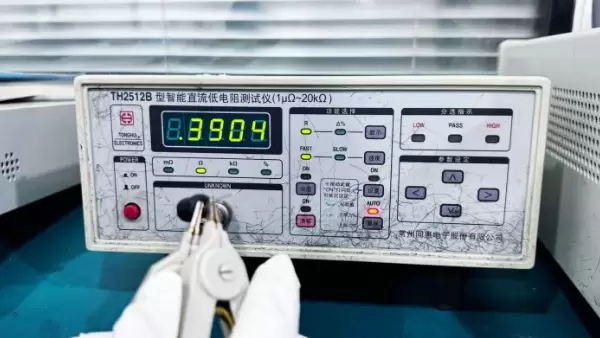

고객의 프로젝트에는 효율성과 안정성에 대한 요구 사항이 높은 DC-DC 전원 모듈이 포함되었습니다. 초기 설계 단계에서 고객은 회로 요구 사항에 따라 인덕턴스 값이 300μH ±10%이고 DC 저항(DCR)이 0.398~0.405Ω 사이로 제어되는 0912 패키지의 Gujing I형 인덕터를 선택했습니다.

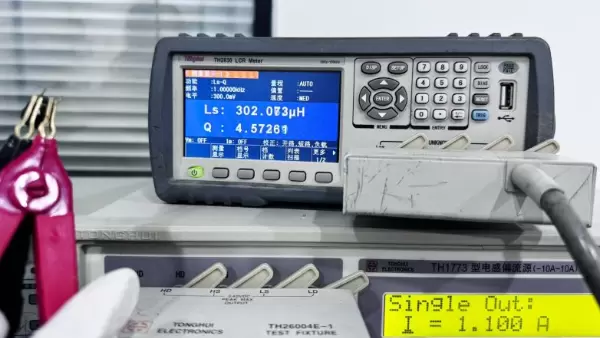

초기 샘플 테스트에서 인덕터는 뛰어난 기본 성능을 보여주었습니다. 1.1A 전류에서 인덕턴스 변동률은 11.5%에 불과했습니다. 1A에서 온도 상승은 9.5%의 변화율로 32.2°C로 제어되었습니다. 가장 중요한 것은 고객의 회로 작동 전류 0.7A에서 인덕터가 완벽하게 작동하여 모든 측정 항목이 설계 기대치를 충족했다는 것입니다. 양산을 향해 모든 것이 순조롭게 진행되는 것 같았습니다.

예상치 못한 과제: EMC 전도 방출 테스트의 5dB 격차

그러나 프로젝트가 중요한 EMC 인증 테스트 단계에 진입하면서 문제가 발생했습니다. 고객의 전원 공급 장치 보드가 방출 테스트 중에 표준을 충족하지 못했습니다. 테스트 데이터에 대한 추가 분석에서는 특정 200kHz 주파수 대역에 대한 문제가 명확하게 지적되었으며, 테스트 결과는 표준 한계보다 약 5dB 부족했습니다.

이 5dB 차이는 사소해 보이지만 극복할 수 없는 틈과 같았으며 전체 제품 출시 계획을 탈선시키기에 충분했습니다. 전도성 방출 테스트에 실패한다는 것은 작동 중 전원 공급 장치에서 생성된 고주파 소음이 케이블을 통해 전력망으로 다시 공급되어 다른 장치를 방해한다는 것을 의미했습니다. 고객의 기술팀은 다양한 기존 최적화 방법을 시도했지만 거의 성공하지 못했습니다.

Gujing의 개입: "부품 공급"에서 "시스템 진단"까지

고객의 과제를 파악한 Gujing의 기술 팀은 신속하게 개입했습니다. 우리는 EMC 문제, 특히 특정 주파수 대역에서 발생하는 문제가 종종 전력 회로 구성 요소의 비선형 특성과 밀접한 관련이 있다는 것을 완전히 이해했습니다. 에너지 저장 및 필터링을 위한 핵심 부품인 인덕터 핵심 소재의 주파수 특성은 잡음 억제 성능을 직접적으로 결정합니다.

고객 엔지니어와의 심층적인 커뮤니케이션을 통해 우리는 "전도성 면역 실패"와 "200kHz 주파수 대역"이라는 두 가지 중요한 정보를 정확히 찾아냈습니다. 이를 통해 처음 선택한 인덕터의 자기 코어 재료로 인해 문제의 근본 원인을 신속하게 식별할 수 있었습니다. 기존의 페라이트 소재는 특정 주파수 및 전류 조건에서 투자율 변화를 나타내어 필터링 성능이 저하되고 특정 주파수에서 노이즈 누출이 발생합니다.

타겟 솔루션: 재료 업그레이드 및 성능 최적화

이 평가를 바탕으로 Gujiang 기술 팀은 인덕터 코어 재료를 교체하는 목표 솔루션을 제안했습니다. 우리는 중저주파수 EMI 성능을 최적화하기 위해 특별히 개발된 KN1 시리즈 코어 소재를 선택하고 검증을 위해 동일한 사양(0912 패키지, 300μH ±10%)의 샘플을 즉시 제공했습니다.

이러한 물질적 변화로 인해 인덕터의 성능 매개변수가 크게 향상되었습니다.

DCR(직류 저항): 원래 0.398~0.405Ω에서 0.343~0.348Ω으로 감소하여 전도 손실을 줄이고 전원 공급 장치 효율성을 향상시키는 데 도움이 됩니다.

전류 특성: 0.92A 전류에서 인덕턴스 변화는 11.98%입니다. 1.1A에서 온도 상승은 32.7°C이지만 변화율은 증가했습니다. 이는 KN1 소재가 주파수 응답과 DC 바이어스 특성 사이의 새로운 균형을 찾았으며, 이는 200kHz 잡음을 억제하는 데 더 도움이 된다는 것을 분명히 나타냅니다.

성공적인 검증: 4dB 개선 및 최종 승리

고객은 새 샘플을 받자마자 즉시 보드 수준 테스트를 실시했습니다. 결과는 고무적이었습니다. 인덕터를 KN1 소재 구성 요소로 교체하면 200kHz 주파수 대역에서 전원 공급 장치 보드의 전도성 방출이 크게 향상되어 이전에 비해 완전히 4dB 감소했습니다!

이 중요한 4dB 개선으로 고객의 EMC 문제가 크게 완화되었습니다. 이후 이러한 기반을 바탕으로 보드 수준 레이아웃 조정과 함께 고객 팀은 단일 저항기 패키지를 교체하여 최종 미세 조정을 수행했습니다. 결국, 과도한 전도성 방출 문제를 성공적으로 해결했으며, 제품은 문제 없이 인증을 통과했습니다.

요약

이 경우 인덕터 자체가 문제 해결을 위한 "매체" 역할을 했지만 진정한 가치는 기성 부품을 고객의 특정 애플리케이션 시나리오와 긴밀하게 통합하여 맞춤형 솔루션을 제공하는 Gujing의 능력에 있습니다. 우리는 모든 소형 인덕터 뒤에는 고객 제품의 성공 또는 실패가 있다고 굳게 믿습니다. 이것이 바로 Gujing이 항상 주장해 온 철학입니다: "인덕터는 단지 제품 매체일 뿐이며, 기판에서 직면하는 다양한 문제를 해결하는 것이 Gujing의 영혼입니다."
