I자형 인덕터

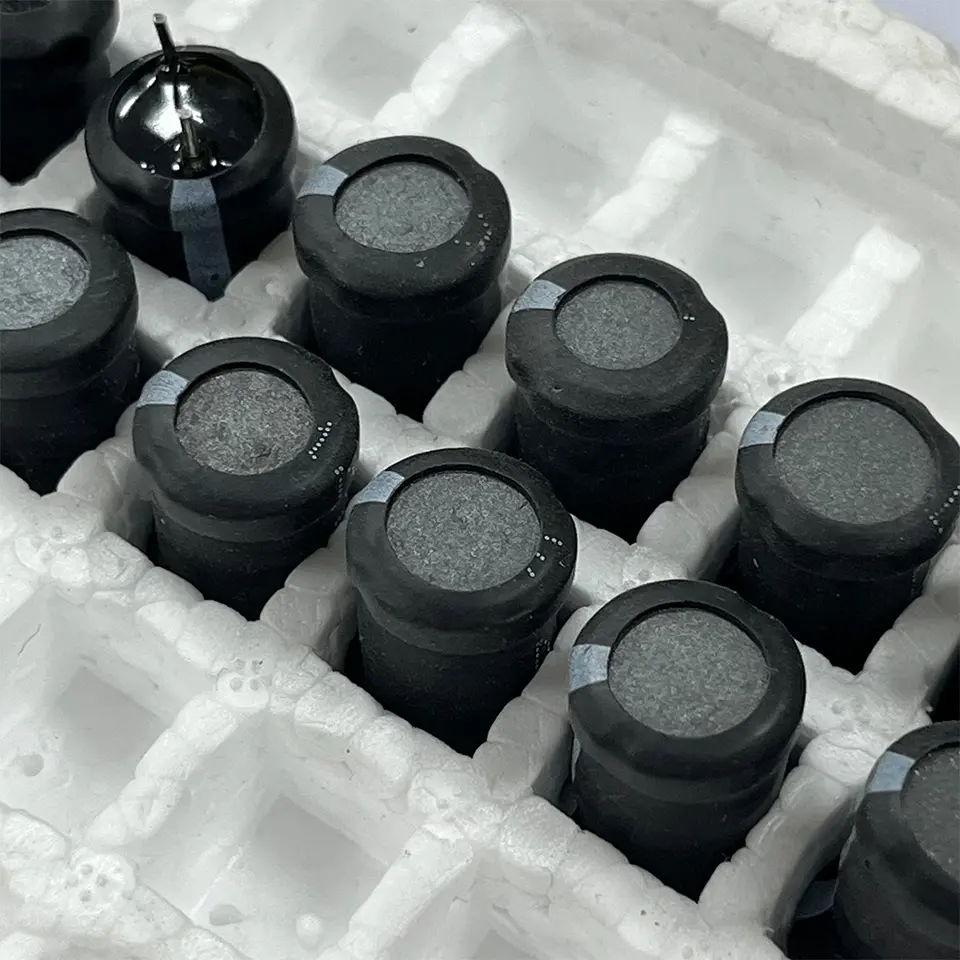

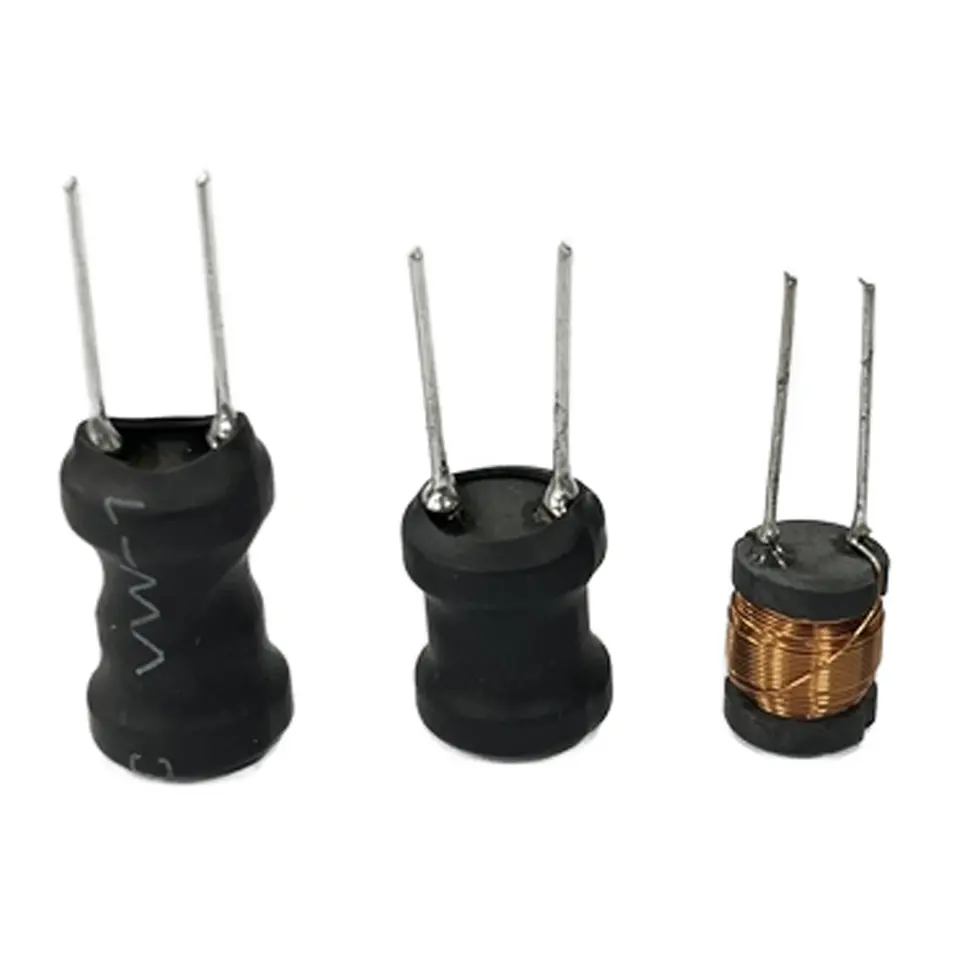

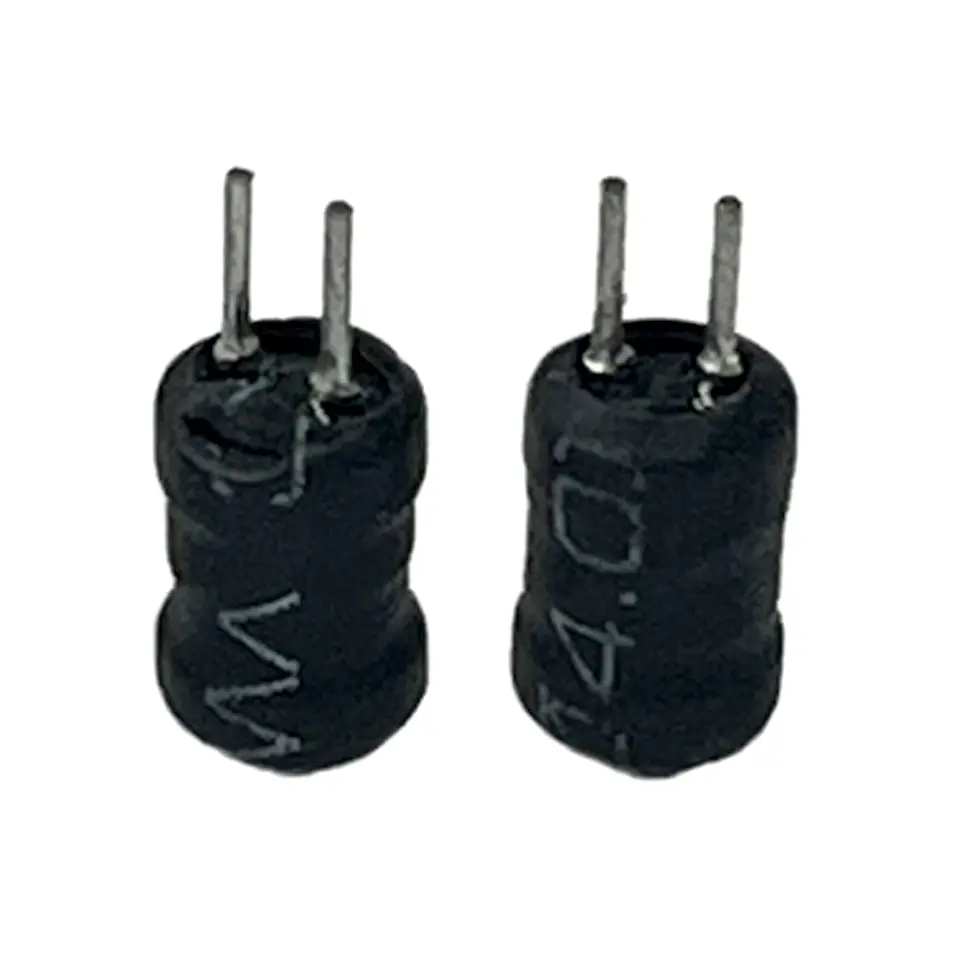

I자형 인덕터 DLGBX1216 시리즈
I자형 인덕터 DLGBX1216의 특성
1. 설치 공간을 거의 차지하지 않는 소형 수직 인덕터; 인덕턴스 범위: 1.0uH ~ 100000uH 사이.
2. 작은 분포 용량과 높은 자기 공진 주파수; 정격 전류: 20oC를 초과하지 않는 온도 상승을 기준으로 합니다.
3. 특수 리드 구조로 개방 회로 현상이 덜 발생합니다. 작동 온도 범위: -20oC ~ 80oC.
4. PVC 또는 UL 열수축 튜브로 보호합니다. 단자 강도: 2.5kg 이상.
5. 무연이며 환경 친화적입니다.
I자형 인덕터 DLGBX1216 적용 분야
가전제품, 스마트 홈, 자동차 전자제품, 산업 제어, 의료 장비 등
DLGBX 시리즈
I형 인덕터 DLGBX의 패키지 치수 목록
| 유형 | ΦA | B(최대) | C(분) | 이자형 | 에프 |
|---|---|---|---|---|---|
| DLGBX0406 | 4.5±0.5 | 7.0 | 10 | 0.6 | 2.0 |
| DLGBX0608 | 6.5±1.0 | 10.0 | 10 | 0.6 | 3.0 |
| DLGBX0810 | 8.5±1.0 | 12.0 | 10 | 0.6 | 5.0 |
| DLGBX0912 | 9.5±1.0 | 14.0 | 10 | 0.6 | 5.0 |
| DLGBX1010 | 12.0(최대) | 12.0 | 15 | 0.8 | 6.0 |
| DLGBX1012 | 12.0(최대) | 16.5 | 15 | 0.8 | 6.0 |
| DLGBX1016 | 12.0(최대) | 21.0 | 15 | 0.8 | 6.0 |
| DLGBX1212 | 14.0(최대) | 16.5 | 15 | 0.8 | 7.5 |
| DLGBX1820 | 18.0(최대) | 20.0 | 28 | 1.0 | 10.0 |
*참고: 치수는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
I자형 인덕터 DLGBX 패키지 크기 다이어그램
