PCB에 컬러 링 인덕터 허용 오차 및 DCR이 중요한 이유

공차와 DCR은 PCB 어셈블리의 회로 정확도, 효율성 및 신뢰성에 직접적인 영향을 미치기 때문에 중요합니다. 컬러 링 인덕터는 필터링, 튜닝 및 전원 회로 역할을 합니다. 이 인덕터는 상호 교환이 불가능합니다. 느슨한 값을 갖는 인덕터는 주파수 응답을 이동시킵니다. DCR이 높은 인덕터는 전력을 열로 낭비합니다. 이러한 인덕터는 신호 왜곡, 과열 및 어셈블리 고장을 유발합니다. 보드의 모든 인덕터는 정격 사양을 충족해야 합니다. 인덕터 사양을 무시하는 설계자는 비용이 많이 드는 재작업과 불안정한 성능을 초래할 위험이 있습니다. 올바른 인덕터를 선택하면 이러한 오류를 방지할 수 있습니다. 회로를 안정적이고 효율적으로 유지합니다. 올바른 선택은 항상 두 매개변수를 모두 이해하는 것에서 시작됩니다.

컬러 링 인덕터 공차 및 인덕턴스 기본 사항

인덕턴스 허용 오차의 의미

인덕턴스 허용 오차는 공칭 인덕턴스 값에서 허용되는 변동을 나타냅니다. 제조업체는 이러한 차이를 백분율로 표시합니다. 허용오차가 ±10%인 100μH 인덕터는 90μH~110μH 범위에서 측정할 수 있습니다. 이 범위는 구성 요소가 회로에서 작동하는 방식에 영향을 미칩니다.

엄격한 공차로 인해 생산 비용이 더 많이 듭니다. 느슨한 관용은 비용을 절약하지만 불확실성을 초래합니다. 디자이너는 각 애플리케이션에 대해 이러한 장단점을 고려해야 합니다.

일반적인 공차 분류에는 M(±20%) 및 N(±30%)이 포함됩니다. 이 코드는 데이터시트와 구성 요소 라벨에 표시됩니다. 군용 인덕터는 훨씬 더 엄격한 허용 오차를 달성합니다. 갈색은 ±1%, 녹색은 ±0.5%, 보라색은 ±0.1%를 나타냅니다. 일반 인덕터는 ±5%에 금을 사용하고 ±10%에 은을 사용합니다.

DLGA0510 및 DLGA0410 모델을 포함한 Gujing의 컬러 링 인덕터 시리즈는 생산 배치 전반에 걸쳐 일관된 공차 제어를 보여줍니다. 이 스루홀 인덕터는 필터링, 에너지 저장 및 신호 처리 작업에 적합합니다.

공차 대역 및 코드 읽기

색상으로 구분된 일련의 밴드는 구성 요소 본체의 인덕턴스 값과 허용 오차를 전달합니다. 판독 방법은 밴드 수에 따라 다릅니다.

4밴드 인덕터의 경우 처음 두 밴드는 유효 숫자이고 세 번째 밴드는 승수이며 네 번째 밴드는 허용 오차를 나타냅니다. 5밴드 인덕터의 경우 처음 3개 밴드는 유효 숫자이고, 네 번째 밴드는 승수, 다섯 번째 밴드는 공차를 나타냅니다.

노란색(4), 보라색(7), 빨간색(×100), 금색(5%)의 4개 밴드 예를 생각해 보세요. 이는 5% 허용 오차로 47 × 100 = 4700μH를 산출합니다. 5밴드 예시: 빨간색(2), 보라색(7), 검은색(0), 갈색(×10), 금색(5%). 그러면 5% 허용 오차로 270 × 10 = 2700μH가 생성됩니다.

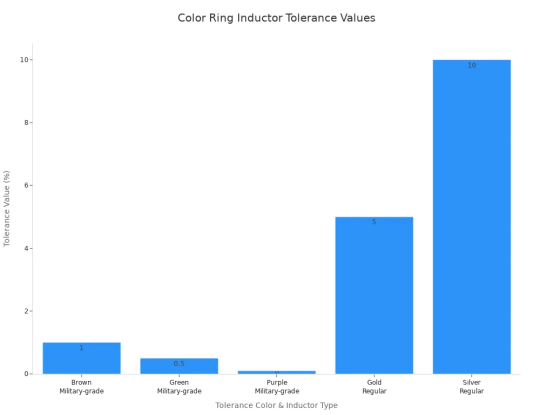

아래 표에는 빠른 참조를 위한 공차 색상 코드가 요약되어 있습니다.

컬러 밴드를 올바르게 판독하면 조립 오류를 방지할 수 있습니다. 잘못 판독된 공차 대역은 잘못된 인덕터를 생산 라인으로 보냅니다.

공차가 회로 성능에 미치는 영향

필터링 및 튜닝 정확도

인덕턴스 값과 허용 오차는 모든 필터링 및 튜닝 회로의 주파수 응답을 형성합니다. 필터는 특정 주파수의 신호를 통과시키거나 차단합니다. 그 동작은 회로의 정확한 인덕턴스에 따라 달라집니다. 실제 값이 공칭 인덕턴스에서 벗어나면 차단 주파수도 함께 이동합니다. 튜닝 회로도 같은 방식으로 동작합니다. 공진점이 이동하고 회로가 더 이상 설계된 대로 작동하지 않습니다.

공진 주파수는 인덕턴스와 커패시턴스에 따라 달라집니다. 두 구성 요소 중 하나에 오류가 있으면 공진점이 이동합니다. 커패시터는 일반적으로 약 ±5%에서 ±20%까지 다양합니다. 인덕터는 ±10% 이상 변동하는 경우가 많습니다. 이러한 편차는 결합됩니다. 실제 공진은 의도한 값에서 몇 퍼센트 떨어져 있을 수 있습니다. 정밀한 부품이나 조립 후 조정이 이 문제를 해결합니다. 그것들이 없으면 회로가 표류합니다.

실제 사례는 문제의 규모를 보여줍니다. ±10% 구성요소로 제작된 1MHz 발진기는 대략 950kHz와 1050kHz 사이에서 표류할 수 있습니다. 통신 시스템에는 킬로헤르츠 수준의 정확도가 필요한 경우가 많습니다. 이 편차는 그곳에서 용납될 수 없습니다. 정밀 RF 설계에는 보상을 위해 조정 가능한 튜닝 구성 요소가 포함되는 경우가 많습니다. 온도 효과는 상황을 더욱 악화시킵니다. 페라이트 코어 인덕터는 온도에 따라 투자율이 변경됩니다. 인덕터의 기생 저항과 커패시터의 등가 직렬 저항은 더 높은 주파수에서 품질 계수 Q를 감소시킵니다. 이러한 감소는 공진 주파수를 더욱 이동시킬 수 있습니다.

관용이 엄격하면 도움이 되지만 비용이 듭니다. RF 인덕터에서는 부품 크기가 감소함에 따라 ±2% ~ ±5%와 같은 허용 오차를 달성하기가 어려워집니다. 이러한 제한은 제조 수율에 영향을 미치고 성능 안정성을 감소시킵니다. 또한 엔지니어가 공진 회로를 얼마나 정확하게 조정할 수 있는지에도 영향을 미칩니다.

조립 수율 및 불일치 위험

공차 불일치로 인해 생산 라인에 실제 문제가 발생합니다. 동일한 배치의 두 인덕터는 허용 범위의 반대쪽 끝에 있을 수 있습니다. 하나의 회로가 작동합니다. 다음은 실패합니다. 이러한 불일치로 인해 재작업 및 폐기율이 높아집니다.

허용 오차 범위가 느슨한 컬러 링 인덕터는 이러한 위험을 더욱 악화 시킵니다 . 밴드는 조립업체에 정격 범위를 알려주지만 해당 특정 부품의 실제 값은 알려주지 않습니다. 일치하지 않는 인덕터로 채워진 보드는 한 장치에서는 기능 테스트를 통과하고 다른 장치에서는 실패할 수 있습니다. 그런 다음 엔지니어는 설계 오류가 아닌 구성 요소 변형으로 인해 발생하는 문제를 디버깅하는 데 시간을 보냅니다.

애플리케이션에 대한 허용 오차를 일치시키면 이러한 위험이 줄어듭니다. 튜닝 회로에는 엄격한 허용 오차가 필요합니다. 필터링 회로는 종종 더 느슨한 허용 오차를 허용합니다. 회로 요구 사항에 대해 허용 범위를 확인하는 설계자는 생산이 시작되기 전에 불일치를 포착합니다. 이 단계는 어셈블리 수율을 보호하고 모든 장치에서 회로 동작을 일관되게 유지합니다.

전력 손실 및 효율에 대한 DCR 효과

DCR, 열 및 전류 정격

DCR은 인덕터 권선의 DC 저항입니다. 이 저항은 부품 내부의 구리선에서 발생합니다. 낮은 DCR은 전력 손실과 내부 발열을 최소화합니다. 관계는 간단한 규칙을 따릅니다. 즉, 소비된 전력은 전류 제곱에 저항을 곱한 것과 같습니다. 인덕터가 수십 또는 수백 암페어를 전달할 때 권선 저항이 몇 밀리옴이라도 상당한 열을 발생시킬 수 있습니다. 손실은 전류의 제곱에 비례하여 증가합니다.

DCR이 높을수록 열이 더 많이 발생함을 의미합니다. 열이 많을수록 안전한 전류 정격이 낮아집니다. 정격 허용 전류 이상으로 컬러 링 인덕터를 사용하는 설계자는 발열, 자기 포화 및 효율 손실을 유발할 수 있습니다. 구성 요소가 실패할 수 있습니다. 안정적인 성능을 위해 엔지니어는 벅 또는 부스트 컨버터용 전력 인덕터를 비교할 때 포화 전류, 온도 상승 및 인덕터 코어 재료를 고려해야 합니다.

여기서는 구성 요소 크기가 중요한 역할을 합니다. SMD 인덕터 크기는 DCR, 정격 전류, 포화 헤드룸 및 열 관리를 결정합니다. 패키지가 작을수록 열을 효과적으로 발산할 수 없습니다. 또한 권선의 단면적을 제한합니다. 플랫 와이어 권선은 도체 패킹 밀도를 향상시킵니다. 이 설계를 사용하면 주어진 설계에 대해 더 많은 도체 단면적 또는 더 컴팩트한 권선이 가능합니다. 그 결과 DCR이 낮아지고 전도 손실이 감소됩니다. 전도 손실은 전류 제곱에 따라 크기가 커지므로 이러한 이점은 고전류에서 가장 중요합니다.

엔지니어는 실온 DCR뿐만 아니라 고온 DCR도 검토해야 합니다. 온도에 따른 DCR은 작동 중 부품이 가열됨에 따라 상승합니다. 이러한 증가는 손실을 더욱 증가시킵니다. 손실 메커니즘을 줄이는 것이 열이 생성된 후 제거하려고 시도하는 것보다 더 효과적인 경우가 많습니다. 낮은 저항은 주어진 패키지 크기 내에서 더 높은 열 전류 정격을 지원할 수 있습니다. 이러한 개선은 포화, 온도 상승, PCB 레이아웃 및 냉각 요구 사항도 충족되는 경우에만 적용됩니다.

DLGA 시리즈 의 Gujing 성형 테이프 구조는 지속적인 작업 조건에서 낮은 코어 손실과 안정적인 작동을 제공합니다. 성형 테이프 설계는 조립 효율성을 향상시키고 자동화된 생산을 지원합니다.

전원 공급 장치 설계의 효율성

DCR은 전원 공급 장치 자기의 DC 전도 손실을 직접 구동합니다. DCR을 최소화하는 것은 효율적인 컨버터의 중요한 설계 목표입니다. 하지만 DCR이 유일한 손실 원인은 아닙니다. 피부 및 근접 효과로 인한 주파수 의존형 AC 권선 손실도 온도 상승에 영향을 미칩니다. 프린징 및 누설 필드로 인한 와전류는 더 많은 손실을 추가합니다. 코어 손실은 또 다른 레이어를 추가합니다. 이러한 손실의 심각도는 스위칭 주파수, 전류 파형, 도체 구조, 필드 분포, 갭 구조, 코어 재료 및 자속 스윙에 따라 달라집니다.

인덕턴스가 증가하면 스위칭 트랜지스터의 최대 전류 손실이 감소합니다. 이러한 변화는 효율성을 향상시킵니다. 그러나 인덕턴스가 높을수록 코일의 DC 저항으로 인한 손실이 증가하고 효율성이 감소할 수 있습니다. 디자이너는 이러한 경쟁 효과의 균형을 맞춰야 합니다.

DCR 최적화는 AC 권선 손실, 코어 손실, 포화 마진 및 열 구조와 균형을 이루어야 합니다. 자기 설계에는 권선, 코어, 베이스, PCB 구리, 공기 흐름 및 선택적 방열판 경로를 통한 열 흐름이 포함되어야 합니다. 고전류 인덕터 설계는 자기 설계 문제 못지않게 열 설계 문제입니다. 권선과 패키지는 구성 요소가 최종 엔클로저에서 연속 전류를 견딜 수 있는지 여부를 결정합니다.

엔지니어는 선택 중에 인덕턴스 대 DC 전류 곡선과 인덕턴스 대 전류 곡선을 조사해야 합니다. 이 곡선은 DC 바이어스 하에서 인덕턴스가 어떻게 떨어지는지 보여줍니다. 인덕턴스 강하 비율은 작동 전류에서 부품이 얼마나 손실되는지를 나타냅니다. 설계자는 포화 동작에 대한 DC 바이어스 곡선도 확인해야 합니다. 리플 전류, 피크 전류 및 RMS 전류를 주의 깊게 검토하면 인덕터가 애플리케이션의 요구 사항을 충족하는지 확인할 수 있습니다. 전류 리플은 코어 손실과 발열에 영향을 미칩니다. 적절한 선택은 효율성 손실을 방지하고 전원 공급 장치를 안정적으로 유지합니다.

관용과 DCR 무시의 결과

신호 왜곡 및 불안정성

사양을 벗어난 허용 오차는 신호 왜곡, 디튜닝 및 회로 불안정을 유발합니다. 정격 범위를 벗어나는 값을 갖는 인덕터는 회로의 주파수 응답을 이동시킵니다. 필터는 더 이상 올바른 주파수를 차단하지 않습니다. 튜닝 회로는 목표 공진점에서 멀어집니다. 그 결과 신호 품질이 저하되고 예측할 수 없는 동작이 발생합니다.

느슨한 허용 범위는 제작된 모든 장치에 불확실성을 가져옵니다. 하나의 보드가 완벽하게 작동할 수 있습니다. 다음은 실패할 수 있습니다. 이러한 변형으로 인해 엔지니어는 설계 결함이 아닌 구성 요소 불일치로 인해 발생하는 문제를 디버깅하는 데 시간을 소비하게 됩니다. 엄격한 공차 제어로 이러한 문제를 예방할 수 있습니다. 모든 생산 실행에서 회로 동작을 안정적으로 유지합니다.

과열 및 재작업 비용

과도한 DCR은 PCB 조립 중 과열, 부품 고장 및 비용이 많이 드는 재작업으로 이어집니다. 더 높은 인덕턴스를 달성하기 위해 제조업체는 종종 더 얇은 와이어나 더 많은 권선을 사용합니다. 이 설계 선택은 인덕터의 DC 저항을 높입니다. DCR이 높아지면 구리 손실, 특히 I²R 손실이 증가합니다. I²R 손실이 증가하면 인덕터의 심각한 과열이 발생합니다. 이러한 과열은 전체 회로 효율도 감소시킵니다.

온도에 따른 DCR은 문제를 더욱 악화시킵니다. 작동 중에 부품이 가열되면 저항이 더욱 증가합니다. 이러한 증가는 손실을 더욱 증가시킵니다. 이 효과를 무시하는 설계자는 벤치에서는 작동하지만 현장에서는 실패하는 인덕터를 지정할 수 있습니다. 구성 요소가 현재 정격을 초과하여 영구적인 손상을 입을 수 있습니다. 고장난 부품을 교체하면 비용이 추가되고 생산이 지연됩니다.

Gujing의 IATF 16949 및 ISO 9001 인증과 전체 프로세스 추적성은 이러한 문제를 방지하는 데 도움이 됩니다. 이러한 시스템은 모든 인덕터가 배송 전에 정격 사양을 충족하는지 확인합니다. 엄격한 품질 검사를 통해 사양을 벗어난 부품이 조립 라인에 도착하기 전에 찾아냅니다. 이러한 보호를 통해 재작업, 불량품 및 현장 오류가 줄어듭니다. 인증된 공급업체로부터 소싱을 받는 설계자는 일관성 없는 구성 요소로 인한 숨겨진 비용을 방지합니다.

PCB 조립용 컬러 링 인덕터 선택

응용 분야 요구 사항에 맞는 허용 오차

허용 오차 요구 사항은 회로 기능에 따라 다릅니다. 작은 인덕턴스가 공진 탱크를 디튠하기 때문에 튜닝 회로는 엄격한 허용 오차를 요구합니다. ±5% 컬러 링 인덕터는 이러한 정밀 애플리케이션에 적합합니다. 필터링 회로는 더 느슨한 값을 허용합니다. ±10% 또는 ±20% 부분이 잘 작동하는 경우가 많습니다. 설계자는 허용 범위를 회로의 감도에 맞춰야 합니다. 이 단계는 불필요한 비용을 방지하고 안정적인 성능을 보장합니다.

공칭 인덕턴스 값은 초기 선택을 안내합니다. 그런 다음 엔지니어는 공차 범위가 애플리케이션에 허용되는 한도 내에 있는지 확인합니다. 100μH용으로 설계된 공진 탱크는 95μH~105μH를 수용할 수 있습니다. ±5% 인덕터가 이러한 요구 사항을 충족합니다. ±20% 부분은 그렇지 않습니다. 자재 명세서를 확정하기 전에 회로 요구 사항에 대한 허용 오차를 확인하면 재작업을 줄이고 어셈블리 수율을 보호할 수 있습니다.

DCR 및 전류 등급 선택

DCR 선택에는 장단점이 있습니다. DC 저항이 낮으면 더 두꺼운 와이어가 필요합니다. 이 선택은 패키지 크기와 비용을 증가시킵니다. 더 높은 스위칭 주파수에서는 AC 저항이 DC 값의 1.5~3배에 도달할 수 있습니다. 코어 손실도 빈도에 따라 확장됩니다. 디자이너는 이러한 요소를 함께 평가해야 합니다.

현재 정격에는 여러 매개변수에 주의가 필요합니다. 열전류 정격은 포화 전류 정격과 다릅니다. 엔지니어는 두 가지를 모두 확인해야 합니다. 일반적인 설계 규칙은 주변 온도가 50°C 미만으로 유지될 때 포화 전류를 최악의 피크 전류보다 25% 낮춥니다. 70°C 이상에서는 35% 감소합니다. DC 전류는 권선 손실을 발생시킵니다. 리플 전류로 인해 AC 손실이 추가됩니다. RMS 전류는 총 가열을 결정합니다.

실제 사례에서는 데이터시트 조건이 중요한 이유를 보여줍니다. 12V-3.3V/5A 벅 컨버터는 5.2A 포화 전류 및 28mΩ DCR 정격의 10μH 인덕터를 사용했습니다. 부품은 78°C에서 작동하는 반면 보드는 45°C를 유지합니다. 500kHz에서의 코어 손실은 340mW에 달했는데, 이는 데이터시트 값의 거의 3배에 해당합니다. 복합 코어를 갖춘 10μH, 6.5A 포화 전류, 18mΩ DCR 인덕터로 전환하면 손실이 줄어들고 온도가 52°C로 떨어졌습니다.

Gujing은 20,000개 이상의 자기 코어 구성을 지원하는 OEM/ODM 서비스를 제공합니다. 이 회사는 특정 인덕턴스 값, 치수 또는 전기 성능에 대한 맞춤화를 제공합니다. 이 인덕터는 다양한 애플리케이션에서 효율적인 PCB 조립을 지원합니다.
공차는 회로 정확도와 조립 수율을 결정합니다. DCR은 효율성과 열 성능을 결정합니다. 설계자는 자재 명세서를 마무리하기 전에 애플리케이션 요구 사항에 대해 인덕터를 확인해야 합니다. 인덕턴스 값이 IC 데이터시트 계산과 일치하는지 확인하십시오. 포화 전류가 피크 전류를 30% 이상 초과하는지 확인하십시오. 열 전류가 연속 부하 전류를 20% 이상 초과하는지 확인하십시오. 예산과 규모에 따라 허용되는 가장 낮은 DCR을 선택하세요. 자체 공진 주파수가 작동 주파수보다 훨씬 높게 유지되는지 확인하십시오. 각 인덕터는 PCB 설치 공간에 맞아야 하며 열을 적절하게 방출해야 합니다. 비용 및 가용성과 성능의 균형을 유지하세요. 잘 선택된 인덕터는 모든 생산 실행에서 PCB의 안정성, 효율성 및 신뢰성을 유지합니다.
