SMD 인덕터 마킹 코드를 빠르고 정확하게 읽는 방법

 smd 인덕터에서 숫자 코드를 읽으려면 마이크로헨리(μH) 단위의 기본 숫자, 승수, 소수점 문자 "R"의 세 가지 기본 요소가 필요합니다.

· 1R0 = 1.0μH

· 4R7 = 4.7μH

· 100 = 10μH

기술자는 각 smd 인덕터를 검사하여 보드 레이아웃을 확인합니다. 표준 데이터베이스는 조립 중 smd 인덕터 값을 명확히 합니다. smd 인덕터 선택을 마스터하고 smd 인덕터를 선택하는 방법을 아는 것은 엔지니어가 최신 장치에 올바른 인덕터를 배치하는 데 도움이 됩니다. 정확한 테스트는 모든 인덕터가 안정적으로 작동하도록 보장합니다.

SMD 인덕터 숫자 코드 디코딩

더 큰 구성 요소는 일반적으로 상단 케이스에 직접 숫자 표시를 인쇄합니다. 이러한 표시는 물리적 측정 없이도 필수 전자 매개변수를 나타냅니다.

3자리 SMD 인덕터 코드 규칙

제조업체는 세 자리 숫자를 사용하여 표준 구성 요소를 표시하는 경우가 많습니다. 이 표기법은 전 세계 전자 제조 라인 전반에 걸쳐 smd 인덕터 값을 표준화합니다.

유효 숫자 및 승수

세 자리 숫자 시스템은 간단한 수학적 규칙을 사용합니다.

· 처음 두 자리 : 1차 유효기본수를 나타냅니다.

· 세 번째 자리 : 10의 거듭제곱 승수($10^x$) 역할을 합니다.

· 표준 공차 : 일반적으로 표준 5% 부품 공차를 나타냅니다.

마이크로헨리(μH) 기본 값 디코딩

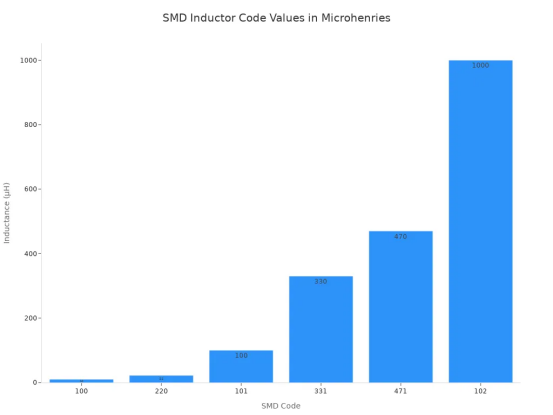

기술자는 처음 두 자리를 기본 번호로 사용하여 세 자리 숫자 코드를 해독합니다. 그들은 이 기본 값에 10을 세 번째 숫자만큼 곱합니다. 이 계산을 통해 마이크로헨리(μH) 단위의 최종 결과가 나옵니다. 예를 들어, 코드 '470'은 47μH로 평가되는 반면, '102'는 1,000μH와 같습니다.

정밀 4자리 마킹 시스템

고정밀 부품은 회로 기판에서 더 높은 수치 정확도를 요구합니다. 제조업체는 더 엄격한 공차와 정확한 등급을 지정하기 위해 4자리 표시를 적용합니다.

높은 허용치의 가치 변환

4자리 시스템은 기본 3자리 규칙을 확장합니다. 처음 세 문자는 유효 숫자를 설정합니다. 네 번째 문자는 승수 능력을 제공합니다.

4자리 코드 예

엔지니어는 처음 세 자리를 유지하여 네 자리 smd 인덕터 코드를 읽습니다. $100 \times 10^0 = 100$이기 때문에 "1000"이라는 코드는 100μH와 같습니다. "1001" 표시는 1,000μH($100 \times 10^1$)를 의미합니다. 이 정밀 레이아웃을 통해 고급 smd 인덕터 설계에 대한 정확한 판독이 가능합니다.

"R" 소수점 규칙

10μH 미만의 인덕턴스는 소수점 지정이 필요합니다. 숫자 코드는 문자 "R"을 사용하여 소수점 위치를 나타냅니다.

분수 마이크로헨리 값

문자 "R"은 낮은 인덕턴스 구성 요소 라벨에서 소수점 역할을 직접 수행합니다. 이 형식은 자동 광학 검사 중에 작은 점 표시로 인한 오류를 방지합니다.

서브마이크로헨리 배치 예

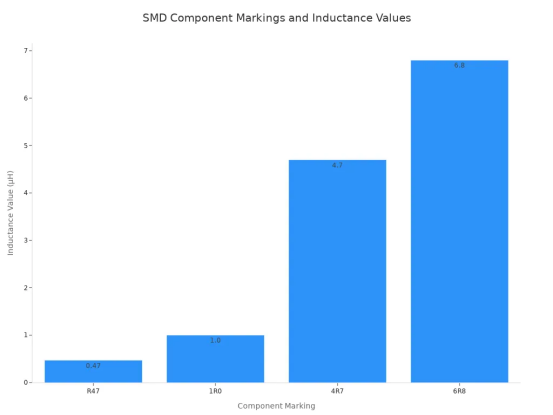

"R47"이라고 표시된 소형 smd 인덕터는 0.47μH의 인덕턴스를 제공합니다. "4R7"이 포함된 중간 범위 smd 인덕터는 4.7μH를 제공합니다. 기술자는 이러한 smd 인덕터 값을 신속하게 해독하여 올바른 레이아웃 배치를 확인합니다. 전원 공급 장치 보드의 모든 인덕터는 중요한 역할을 합니다. 각 인덕터 표시를 이해하면 전체 회로 신뢰성을 유지하는 데 도움이 됩니다.

고급 영숫자 표시 및 공차

회로 설계자는 부품 케이스에 추가 문자를 인쇄하는 경우가 많습니다. 이러한 문자는 엄격한 성능 제한과 특수 단위 시스템을 나타냅니다.

공차 문자 접미사

문자 접미사는 smd 인덕터가 공칭 인덕턴스 값에서 얼마나 벗어나는지를 나타냅니다 . 엔지니어는 정확한 회로 작동을 보장하기 위해 이러한 접미사 코드를 확인합니다.

표준 문자 공차(J, K, M)

표준 공차 문자는 부품 케이스의 숫자 코드 바로 뒤에 표시됩니다. 각 대문자는 특정 백분율 마진을 나타냅니다.

예를 들어, 기술자는 "100K"라고 표시된 10μH 전력 인덕터를 10%의 변동 허용치를 갖는 것으로 읽습니다. 이 인덕터의 실제 값 범위는 9.0μH~11.0μH입니다.

엄격한 공차 분류

고주파 회로에는 정밀한 부품 동작이 필요합니다. 전문 제조업체에서는 매우 엄격한 공차 표준을 위해 "B"(±0.1nH), "C"(±0.2nH) 또는 "D"(±0.5%)와 같은 추가 문자를 사용합니다. 이러한 엄격한 허용 오차는 예기치 않은 주파수 이동으로부터 민감한 필터 네트워크를 보호합니다.

나노헨리(nH) 지정 시스템

고주파 애플리케이션에는 마이크로헨리 범위보다 작은 인덕턴스 값이 필요합니다. 제조업체는 이러한 소형 부품을 정확하게 표시하기 위해 나노헨리 표기법 시스템을 사용합니다.

핵심 규칙 : 문자 "N"은 나노헨리 단위와 작은 부품의 소수점 위치를 모두 나타냅니다.

십진수 나노헨리에 "N" 사용

더 작은 물리적 패키지는 상단 표면에 긴 십진수를 넣을 수 없습니다. 설계자는 나노헨리 등급의 소수점을 표시하기 위해 문자 "N"을 대체합니다.

· 1N0 = 1.0nH

· 4N7 = 4.7nH

· 33N = 33nH

· R10 = 100nH(0.10μH)

나노헨리를 마이크로헨리로 변환

기술자들은 나노헨리 값을 1,000으로 나누어 나노헨리를 마이크로헨리로 변환합니다. "47N"이라고 표시된 smd 인덕터는 47nH의 인덕턴스를 제공합니다. 47nH를 변환하면 0.047μH가 생성됩니다. 이러한 변환 단계를 이해하면 엔지니어가 고주파 RF 보드에 적합한 smd 인덕터를 선택하는 데 도움이 됩니다.

상호 참조 코드 데이터베이스

비정상적인 구성 요소 라벨은 일상적인 보드 유지 관리 중에 기술자를 혼란스럽게 할 수 있습니다. 산업 데이터베이스는 누락된 표시 또는 사용자 정의 표시를 신속하게 해결합니다.

SMD 코드북 사용

물리적 표시가 표준 수치 규칙과 일치하지 않는 경우 엔지니어는 SMD 코드북과 같은 참조 도구를 참조합니다. 이러한 참조 자료는 정리된 조회 테이블에 수천 개의 표면 실장 코드, 핀아웃 및 패키지 스타일을 나열합니다.

제조업체 데이터시트 조회

다양한 공급업체가 맞춤형 SMD 인덕터 에 독점 표시를 인쇄하는 경우가 있습니다 . 공식 제조업체 데이터시트를 검색하면 정확한 smd 인덕터 값, 현재 용량 등급 및 물리적 패키지 크기를 확인할 수 있습니다. 실제 생산 회로에 교체 부품을 납땜하기 전에 항상 맞춤형 구성 요소 코드를 확인하십시오.

표시가 없는 SMD 인덕터 식별

소형 부품은 외부 표면에 숫자 값이 인쇄되어 있지 않은 경우가 많습니다. 기술자는 표시되지 않은 smd 인덕터를 식별하기 위해 물리적 특성, 보드 라벨 및 기본 미터 테스트에 의존합니다.

물리적 패키지 특성

육안 검사를 통해 구성 요소 기능에 대한 즉각적인 단서를 얻을 수 있습니다. 표면 재질을 관찰하면 작업자가 알 수 없는 부품을 올바르게 분류하는 데 도움이 됩니다.

권선형 대 다층 구조

엔지니어는 내부 구조에 따라 구성 요소를 별개의 smd 인덕터 유형 으로 나눕니다 . 권선형 설계에는 중앙 코어를 감싸는 눈에 보이는 구리 코일이 있습니다. 다층 설계는 세라믹 또는 페라이트 본체 내부에 내부 도체 패턴을 포함합니다. 이러한 다양한 smd 인덕터 유형은 현대 전자 장치의 특정 잡음 필터링 또는 에너지 저장 응용 분야에 사용됩니다.

MLCC 및 저항기의 색상 차이

기술자들은 본체 외부 색상을 확인하여 인덕터와 적층 세라믹 커패시터를 구별합니다. 인덕터는 짙은 회색 또는 검정색 페라이트 본체가 특징입니다. 커패시터는 외부 표면 전체에 황갈색 또는 연한 갈색을 나타냅니다.

빠른 멀티미터 진단

기본 휴대용 장비는 몇 초 안에 구성 요소의 식별을 확인합니다. 미터 테스트는 커패시터 및 개방 회로에서 자기 부품을 분리합니다.

낮은 DC 저항(DCR) 측정

기술자가 구성 요소 단자 전체의 저항을 측정하기 위해 디지털 멀티미터를 설정합니다. 인덕터는 DCR(직류 저항)이 매우 낮습니다. 미터는 일반적으로 표준 전원 부품에 대해 5Ω 미만의 값을 읽습니다.

연속성 및 개방형 커패시터 확인

멀티미터는 인덕터의 연속성을 확인하는 동안 경고음을 울립니다. 연속적인 내부 와이어 루프는 저주파 전류를 쉽게 전달합니다. 반대로, 손상되지 않은 커패시터는 직류를 차단하고 개방 회로 판독값을 표시합니다.

진단 팁 : 구성 요소의 저항이 거의 0에 가깝고 지속적인 전기 흐름을 유지하는 경우 커패시터가 아닌 인덕터 또는 페라이트 비드를 측정할 가능성이 높습니다.

PCB 참조 지정자

인쇄 회로 기판 실크 스크린 레이어는 명확한 식별 라벨을 제공합니다. 부품 패드 바로 옆에 인쇄된 텍스트 표시는 수리 작업 중에 기술자를 안내합니다.

"L" 지정자 식별

설계자는 표준화된 영숫자 접두사를 사용하여 보드 구성 요소에 라벨을 붙입니다. 문자 "L"은 특히 회로도 및 실크스크린 개요의 표준 인덕터를 나타냅니다.

페라이트 비드와 전력 인덕터

회로 설계자는 회로 라벨을 평가하여 표준 전력 인덕터와 고주파 억제 비드를 구별합니다. 다음 표에는 인쇄 회로 기판 어셈블리에 있는 일반적인 지정 코드가 나와 있습니다.

기술자는 이러한 지정자를 검토하여 올바른 교체 구성 요소를 선택합니다. PCB 라벨을 인식하면 페라이트 구성 요소가 전원 필터 경로에 잘못 설치되는 것을 방지할 수 있습니다.

SMD 인덕터를 테스트하는 방법

LCR 미터 설정 및 고정 장치

기술자는 작은 구성요소 매개변수를 정확하게 평가하기 위해 정밀한 하드웨어가 필요합니다. 특수 장비는 외부 전자기 노이즈로 인해 측정이 왜곡되는 것을 방지합니다.

4선 켈빈 테스트 리드

4선 Kelvin 연결은 측정 중에 테스트 리드 저항을 분리합니다. 두 개의 리드는 smd 인덕터를 통해 전류를 공급하고 두 개의 독립적인 리드는 전위 강하를 측정합니다. 인덕터의 1차 코일에는 깨끗한 테스트 신호가 필요합니다. 이 4선 구성은 소형 보드 구성 요소의 접촉 저항 오류를 제거합니다.

떠돌이 기생충 제거

테스트 픽스처는 측정 루프에 추가 저항, 커패시턴스 및 인덕턴스를 도입합니다. 엔지니어는 전용 테스트 장비를 활용하여 작은 smd 인덕터 값을 배경 간섭으로부터 분리합니다.

테스트 주파수 선택

인덕턴스는 다양한 작동 신호 주파수에 걸쳐 변경됩니다. 기술자는 정확한 회로 조건에 맞게 테스트 장비를 구성합니다.

데이터시트 매개변수 일치

제조업체는 고정된 테스트 주파수에서 표준 구성 요소 값을 지정합니다. 인덕터는 다양한 에너지 레벨에서 가변 자기 리액턴스를 나타냅니다. 테스트 미터는 구성 요소 문서에 나열된 것과 동일한 여기 주파수를 생성해야 합니다. 이러한 매개변수를 일치시키면 테스트된 모든 smd 인덕터에 대한 정확한 판독값이 생성됩니다.

전력 대 고주파 테스트

전원 공급 장치 인덕터 구성 요소는 100kHz~3MHz 사이의 저주파 조건에서 작동합니다. 반대로, RF 회로에는 100MHz 이상의 고주파 테스트가 필요합니다. 각 고주파 인덕터는 코어 구성에 따라 다르게 동작합니다. 적절한 테스트 주파수를 선택하면 엔지니어가 대상 애플리케이션에 대한 인덕터 성능을 평가하는 데 도움이 됩니다.

고정 장치 교정 절차

교정되지 않은 테스트 리드로 인해 측정 오류가 발생합니다. 정밀한 테스트 설정은 오프셋 오류 없이 인덕터를 측정합니다. 교정은 테스트 픽스처 리드에서 잔여 물리적 특성을 제거합니다.

개방형 교정 수행

기술자는 고정 장치를 올바르게 교정하기 위해 다음과 같은 4가지 구조화된 단계를 따릅니다.

1. 내부 열 안정화가 가능하도록 LCR 미터의 측정 주파수 범위와 전원을 설정합니다.

2. 테스트 포트와 고정 장치를 검사하고 청소하여 유전체나 도체에 물리적 손상이나 오염이 존재하지 않는지 확인합니다.

3. 측정 기준면에 개방형 표준을 부착하고 개방형 교정을 실행하여 표유 정전 용량(일반적으로 0.05~0.2pF)을 측정하고 저장합니다.

4. 동일한 기준 평면에 단락 표준을 연결하고 단락 교정을 실행하여 잔류 인덕턴스(일반적으로 0.1~1nH)를 캡처하고 기록합니다.

단기 교정 수행

짧은 교정을 실행하면 잔류 리드 인덕턴스가 0이 됩니다. 기술자는 테스트 픽스처 접점 전체에 견고한 구리 단락 막대를 배치합니다. 단기 교정은 잘못된 임피던스 측정으로부터 소형 인덕터를 보호합니다. 이 단계에서는 개별 smd 인덕터를 측정하기 전에 진정한 제로 기준선을 설정합니다. 적절한 교정을 통해 모든 단일 인덕터에 대한 매우 정확한 판독이 보장됩니다.

고급 전기 진단

엔지니어는 고급 전기 테스트를 수행하여 내부 구성 요소를 확인하고 회로 오류를 방지합니다. 이 절차에서는 실제 작동 부하에서 자기 구성 요소가 어떻게 작동하는지 평가합니다.

DC 저항 측정(DCR)

기술자는 특수 미터를 사용하여 내부 구리 권선의 직류 저항을 측정합니다. 저항 값이 낮을수록 전자 어셈블리 내부의 총 전력 효율성이 향상됩니다.

권선간 단락 감지

심각한 전기적 스트레스로 인해 내부 와이어 절연 성능이 저하됩니다. 내부 코일 루프 사이의 단락은 전체 인덕턴스를 크게 감소시킵니다. 기술자는 측정된 저항 값을 smd 인덕터 사양과 비교합니다. 저항이 갑자기 떨어지면 내부 권선 손상이 즉시 노출됩니다.

DCR에 대한 온도 영향

구리선 저항은 작동 온도가 상승함에 따라 자연스럽게 증가합니다. 엔지니어들은 전원 공급 장치의 에너지 손실을 방지하기 위해 열 저항 변화를 계산합니다. 다음 방정식은 열 응력 하에서 저항 변화를 예측합니다.

$$\text{DCR} {\text{신규}} = \text{DCR} {25} \times [1 + 0.00393 \times (T_{\text{신규}} - 25)]$$

열이 높으면 코일 저항이 증가하고 작동 기간이 길어지면 전체 시스템 성능이 저하됩니다.

품질 계수(Q) 평가

품질 계수는 smd 인덕터가 내부 에너지 손실에 비해 자기 ​​에너지를 얼마나 효율적으로 저장하는지 측정합니다. Q 값이 높을수록 구성 요소가 더 효율적이라는 것을 나타냅니다.

코어 손실 평가

자기 코어는 히스테리시스 및 와전류를 통해 에너지를 소산합니다. 코어 손실이 낮아 고주파 회로 전반에 걸쳐 강력한 신호 강도를 유지합니다. 엔지니어들은 일상 작업 중 열 발생을 최소화하기 위해 고품질 소재를 선택합니다.

고주파 성능

무선 주파수 회로는 높은 품질 요소에 크게 의존합니다. 높은 Q 값은 까다로운 무선 애플리케이션 전반에 걸쳐 명확한 신호를 유지합니다.

포화 전류 및 바이어스 테스트

직류는 전력 변환 회로의 자기 성능을 변경합니다. 테스트 시스템은 직류 바이어스를 적용하여 코어 포화 한계를 평가합니다.

부하 시 인덕턴스 롤오프

SMD 전력 인덕터가 DC 포화 전류($I_{sat}$)에 도달하면 인덕턴스 값이 급격하고 크게 감소합니다. DC 포화 전류를 초과하면 여러 가지 부정적인 작동 효과가 발생합니다.

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

전력 스위칭 회로에는 높은 전류 정격을 갖춘 견고한 smd 인덕터 설계가 필요합니다. 대신 RF 통신 네트워크는 SRF(자체 공진 주파수) 및 높은 Q(품질 계수) 값을 우선시합니다.

엔지니어들은 고주파 애플리케이션 전반에 걸쳐 이러한 다양한 작동 목표를 충족하기 위해 다양한 smd 인덕터 유형을 탐색합니다.

상호 참조 교체 부품

오래된 구성 요소를 교체하려면 특별한 주의가 필요합니다. 수리를 위해 SMD 인덕터를 선택하는 방법을 배우려면 설치 공간 크기, 패드 레이아웃 및 열 제한을 일치시키는 것이 필요합니다.

1. $I_{sat}$, $I_{rms}$ 및 DCR에 중점을 두고 원본 데이터시트 매개변수를 검토합니다.

2. 패드 호환성을 보장하기 위해 설치 공간 크기를 확인하십시오.

3. 대상 회로 작동 온도 범위와 후보 부품을 비교합니다.

SMD 인덕터를 선택하는 방법을 이해하면 고밀도 애플리케이션 전반에 걸쳐 잡음 및 구성 요소 오류로부터 회로를 보호할 수 있습니다.

기술자는 인쇄된 코드를 읽고, 물리적 케이스 특성을 확인하고, 교정된 장비를 사용하여 자기 매개변수를 테스트함으로써 구성 요소 진단을 마스터합니다. 엄격한 테스트 규율에서는 낮은 가치의 smd 인덕터를 측정하기 전에 LCR 미터의 고정 기생을 제로화해야 합니다. 정밀한 측정을 통해 DC 저항을 확인하고 표준 작동 주파수에서 인덕턴스 정격을 확인합니다. 데이터시트를 액세스 가능하게 유지하면 smd 인덕터 선택이 단순화되고 기술자가 성공적인 보드 수리를 위해 smd 인덕터를 선택하는 방법을 안내받을 수 있습니다. 기술자는 물리적 설치 공간, 포화 전류 제한 및 열 허용 오차를 일치시킨 후에만 손상된 인덕터를 교체합니다.

FAQ

기술자는 인쇄된 코드가 없는 smd 인덕터를 어떻게 식별합니까?

기술자는 본체 색상을 확인하고 낮은 DC 저항을 측정하여 smd 인덕터를 식별합니다 . 저항이 거의 0에 가까운 어두운 목탄 몸체는 자기 코일을 나타냅니다.

빠른 진단 팁 : 항상 PCB 실크스크린 라벨을 확인하십시오. 문자 "L"은 표준 자기 코일을 확인하고 "FB"는 페라이트 비드를 나타냅니다.

부품 케이스에 있는 문자 "R"은 무엇을 의미합니까?

문자 "R"은 10마이크로헨리 미만의 값에 대한 소수점을 나타냅니다. "4R7"이라고 표시된 소형 인덕터는 4.7 마이크로헨리를 제공합니다. 이 표기 형식은 자동화된 보드 조립 중에 인쇄된 작은 소수점을 잘못 읽는 것을 방지합니다.

인덕터가 포화 전류를 초과하면 어떻게 됩니까?

인덕터가 포화 전류 제한을 초과하면 인덕턴스가 급격히 떨어집니다. 자기 코어는 빠르게 과열되어 전체 회로 전력 효율성을 감소시키고 즉각적인 전압 불안정의 위험이 있습니다.

엔지니어가 테스트 중에 4선 켈빈 리드를 사용하는 이유는 무엇입니까?

4와이어 켈빈 테스트 리드는 고정밀 측정 중에 테스트 리드 저항을 분리합니다. 두 개의 리드가 전류를 공급하고 두 개의 독립적인 리드가 전위 강하를 측정합니다. 이 설정은 소형 보드 부품의 접촉 저항 오류를 제거합니다.

인덕터는 페라이트 비드와 어떻게 다른가요?

인덕터는 저주파 신호를 필터링하거나 출력 전압을 조절하기 위해 자기 에너지를 저장합니다. 페라이트 비드는 고주파 소음을 열에너지로 직접 방출합니다. PCB 실크 스크린은 "L" 대신 "FB"로 비드를 표시합니다.

문자 "K"는 어떤 허용 오차를 나타냅니까?

대문자 접미사 "K"는 ±10% 허용 오차 범위를 지정합니다. "100K"라고 표시된 인덕터의 범위는 일반 회로 작동 중에 9.0~11.0마이크로헨리입니다.

고주파 회로에 엄격한 공차 부품이 필요한 이유는 무엇입니까?

고주파 인덕터에는 정밀한 전기적 동작이 필요합니다. 엄격한 공차 등급은 예상치 못한 주파수 이동으로부터 민감한 필터 네트워크를 보호하여 최신 무선 애플리케이션 전반에 걸쳐 안정적인 신호 전송을 보장합니다.
