스마트 홈 모터 구동 회로에 I자형 인덕터 적용

I자형 인덕터는 스마트 홈 모터 구동 회로에서 중요한 역할을 합니다. 이는 잡음을 필터링하고 전류를 안정화하며 전반적인 효율성을 향상시킵니다. 이러한 소형 구성 요소는 설계자가 최신 스마트 홈 장치의 작고 조용하며 에너지 절약 요구 사항을 충족하는 데 도움이 됩니다.

엔지니어들은 전압 변동을 완화하고 전기 간섭을 억제하는 능력 때문에 이러한 인덕터를 높이 평가합니다. 또한 잘 선택된 인덕터는 모터 구동 회로의 수명을 연장하고 다양한 작동 조건에서 성능을 일관되게 유지합니다.

이 기사에서는 I자형 인덕터가 무엇인지, 모터 드라이브에서 왜 중요한지, 스마트 홈 애플리케이션에 어떤 이점을 제공하는지 설명합니다. 또한 독자는 인덕터를 선택하고 자신의 설계에 통합하는 데 대한 실용적인 지침을 찾을 수 있습니다.

주요 시사점

· I자형 인덕터는 모터 드라이브의 소음을 필터링하고 전류를 안정화합니다. 이러한 조치는 효율성을 향상시키고 회로 수명을 연장합니다.

· 컴팩트한 디자인과 높은 포화 전류 덕분에 이 인덕터는 작고 강력한 스마트 홈 장치에 적합합니다.

· 드라이버에 인덕턴스, 전류 정격 및 주파수를 일치시켜 올바른 인덕터를 선택하십시오 . 이 선택은 안정적인 성능을 보장합니다.

· 인덕터를 드라이버 가까이에 배치하고 민감한 센서를 피하십시오. 올바른 배치는 간섭을 줄이고 시스템을 깨끗하게 유지합니다.

I자형 인덕터란 무엇입니까?

구조 및 핵심원리

I 자형 인덕터는 와이어 권선이 감겨 있는 막대 또는 막대 모양의 자기 코어를 사용합니다. 이 디자인은 토로이달 또는 폐쇄 루프 유형과 다릅니다. 개방형 구조 덕분에 엔지니어는 권선 및 조립에 쉽게 접근할 수 있습니다.

인덕터는 전류가 코일을 통해 흐를 때 자기장에 에너지를 저장합니다. 이러한 특성으로 인해 이 구성 요소는 전압 변동을 완화하고 고주파 잡음을 필터링하는 데 유용합니다. 자기 코어는 자력선을 집중시키고 인덕턴스를 높입니다.

페라이트 코어는 에너지 손실이 낮은 고주파 작동을 지원합니다. 설계자는 스위칭 전원 공급 장치 및 필터에 이러한 코어를 널리 사용합니다. 이 소재는 과도한 가열 없이 신속한 전환을 처리합니다.

주요 전기적 특성

인덕터의 인덕턴스는 코어 재료, 권선 회전수 및 물리적 치수에 따라 달라집니다. 턴 수가 높을수록 인덕턴스가 높아지지만 DC 저항도 높아집니다. 엔지니어는 각 애플리케이션에 대해 이러한 장단점의 균형을 맞춥니다.

인덕터의 전압과 전류는 정의된 관계를 따릅니다. 구성 요소 전체의 전압은 시간이 지남에 따라 전류가 얼마나 빨리 변하는지에 따라 달라집니다. 이러한 동작을 통해 인덕터는 전류 흐름의 급격한 변화에 반대할 수 있습니다.

페라이트 소재는 넓은 주파수 범위에서 우수한 성능을 발휘합니다. AC 작동 중에 코어 손실을 낮게 유지합니다. 이 특성은 고속으로 전환하는 전력 변환 회로에 적합합니다.

I자형 인덕터는 포화 전의 상당한 전류도 처리합니다. 로드 코어 설계로 컴팩트한 공간에서도 안정적인 성능을 제공합니다. 이러한 부품은 스마트 홈 모터 드라이브 및 유사한 회로에 잘 맞습니다.

모터 드라이브에서 인덕터가 중요한 이유

구동 회로는 필터링, 발진, 지연 및 노칭을 위해 인덕터에 의존합니다. 인덕터는 전압에 따라 전류의 위상을 이동시킵니다. 이 위상 관계는 드라이브가 올바르게 시작하고 정의된 회전 방향과 토크를 전개하는 데 도움이 됩니다. 이러한 위상 변화가 없으면 드라이브는 일관되지 않은 동작을 생성합니다. FET와 인덕터를 함께 전환하면 전력 변환기의 크기와 성능이 결정됩니다. 설계자는 이러한 구성 요소를 변환기 레이아웃에서 가장 영향력 있는 부분으로 간주합니다. 최신 스위칭 회로는 신중하게 선택된 인덕터를 사용하여 일상적으로 95% 이상의 에너지 효율을 달성합니다.

소음 및 EMI 억제

스위칭 소음은 스마트 홈 장치의 안정적인 작동을 위협합니다. 인덕터는 고주파 노이즈가 전원 공급 장치를 통해 확산되는 것을 차단하는 모터 구동 필터 역할을 합니다 . 인덕터는 고주파 신호에 높은 임피던스를 나타냅니다. 이 임피던스는 주파수가 상승함에 따라 증가합니다. 인덕터는 잡음을 통과시키지 않고 소스쪽으로 다시 반사합니다. 이러한 부품은 원치 않는 간섭을 차단하는 귀중한 필터입니다. 인덕터는 날카로운 스위칭 에지를 감쇠시키고 시스템의 전자기 복사를 줄입니다. 이러한 질식 및 필터링 작업은 다른 민감한 구성 요소를 위해 전력선을 깨끗하게 유지합니다.

효과적인 EMI 감소를 위해서는 부품을 드라이버의 스위칭 주파수와 일치시켜야 합니다. 불일치는 필터링 효율성을 감소시키고 잡음이 빠져나가게 합니다. 설계자는 인덕터와 커패시터를 결합하여 차동 및 공통 모드 잡음을 모두 제거하는 라인 필터를 만듭니다. 인덕터는 직렬 임피던스를 처리하는 반면 커패시터는 접지에 대한 션트 경로를 제공합니다. 이러한 필터 네트워크는 제품이 규정 표준에 따라 EMC/EMI를 준수하는 데 도움이 됩니다. 이러한 테스트를 통과하는 것은 글로벌 시장에서 스마트 홈 제품을 판매하는 데 필수적입니다.

전류 평활화 및 열 제어

인덕터는 전류의 급격한 변화에 저항합니다. 이 속성은 스위칭 컨버터의 펄스 전류를 평활화하는 데 이상적입니다. 인덕터는 스위치가 켜져 있을 때 자기장에 에너지를 저장합니다. 스위치가 꺼지면 에너지가 방출됩니다. 이 동작은 펄스 사이의 간격을 메우고 권선을 통해 안정적인 전류 흐름을 생성합니다. 전류가 부드러워지면 토크 리플이 줄어들고 모션 품질이 향상됩니다.

또한 원활한 전류는 리플을 줄이고 시스템의 과도한 가열을 방지합니다. 큰 전류 과도 현상은 권선과 드라이브 전자 장치에 열을 발생시킵니다. 인덕터는 흐름의 변화율을 제한합니다. 이러한 제한은 피크 값을 감소시키고 스위칭 사이클 전반에 걸쳐 열 부하를 분산시킵니다. 작동 온도가 낮을수록 커패시터, FET 및 드라이브 자체의 수명이 연장됩니다. 인덕터가 과도 에너지를 처리하면 열 관리가 더 간단해집니다.

인덕터는 회로 내부의 전류 및 전압 파형을 형성합니다. 적절한 파형 형성은 스위칭 FET의 스트레스를 줄이고 전반적인 효율성을 향상시킵니다. 깨끗한 파형에는 에너지를 열로 낭비할 수 있는 고조파가 더 적습니다. 인덕터는 또한 경부하 조건에서 지속적인 전류 흐름을 유지하는 데 도움이 됩니다.

주파수는 구성 요소 동작 및 선택에 직접적인 역할을 합니다. 스위칭 주파수가 높을수록 더 작은 인덕턴스 값을 사용할 수 있습니다. 인덕터가 작아지면 보드 공간이 절약되고 부품 비용이 절감됩니다. 코어 소재는 과도한 손실 없이 작동 주파수를 지원해야 합니다. 페라이트 소재는 고주파수에 탁월하며 코어 손실을 낮게 유지합니다. 설계자는 코어가 피크 전류에서 포화되지 않는지 확인해야 합니다.

드라이브의 AC 전류도 성능에 영향을 미칩니다. 교류 신호는 코어에 변화하는 자기장을 생성합니다. 코어 손실은 주파수와 AC 진폭에 따라 증가합니다. 이러한 손실은 적절한 설계를 통해 관리되어야 하는 열로 나타납니다. 설계자는 애플리케이션에 필요한 인덕턴스 값과 코어 손실의 균형을 맞추는 재료를 선택합니다.

I 자형 인덕터 는 이러한 드라이브 설계에 일반적으로 선택됩니다. 개방형 로드 구조는 작은 설치 공간에서도 안정적인 인덕턴스를 제공합니다. 구성 요소는 코어가 포화되기 전에 높은 포화 수준을 처리합니다. 이 마진은 시동 및 오류 조건 중에 안정적인 작동을 보장합니다. 간단한 구조로 인해 대량 생산에도 비용이 저렴해집니다.

스마트 홈 애플리케이션의 이점

컴팩트한 사이즈와 높은 채도

스마트 홈 장치에는 무거운 부하를 처리할 수 있는 작은 구성 요소가 필요합니다. I 자형 인덕터는 두 가지 특성을 모두 제공합니다. 로드 코어 설계는 작은 설치 공간에 높은 인덕턴스를 담았습니다. 이 컴팩트한 크기로 인해 모터 구동 회로의 귀중한 보드 공간이 절약됩니다.

높은 포화 전류는 또 다른 중요한 이점입니다. 인덕터는 모터 시동 중 전류 스파이크가 발생하더라도 안정적인 성능을 유지합니다. 피크 부하 조건에서 인덕턴스를 잃지 않습니다. 이러한 신뢰성은 까다로운 작동 주기에도 불구하고 드라이브가 계속 작동하도록 해줍니다.

Gujing은 이 분야에 23년 이상의 제조 전문 지식을 제공합니다. 이 회사는 20,000개 이상의 자기 코어 재료 제제를 개발합니다. 생산 라인의 자동화율은 90%를 넘어섰습니다. 이러한 기능은 모든 배치에서 일관된 품질을 보장합니다. Gujing은 IATF 16949 및 ISO 9001 인증을 보유하고 있습니다.

낮은 코어 손실 및 비용 효율성

낮은 코어 손실은 에너지 절약으로 직접적으로 이어집니다. 인덕터는 스위칭 작업 중에 열로 전력을 덜 낭비합니다. 이러한 효율성은 스마트 홈 사용자가 기대하는 조용하고 시원한 작동을 지원합니다. 손실이 낮아지면 근처 구성 요소에 대한 스트레스도 줄어듭니다.

대량 소비재 제품에는 비용 효율성이 중요합니다. I자형 인덕터의 간단한 구성으로 제조 비용이 저렴합니다. Gujing은 다양한 디자인 요구 사항에 맞는 광범위한 제품 범위를 제공합니다. 라인업에는 DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 및 DLGB3X 시리즈가 포함됩니다. 추가 옵션에는 DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 및 DLGBX 시리즈가 포함됩니다 .

이 인덕터는 스위칭 전원 공급 장치, DC-DC 컨버터, 스마트 홈 장치, 전기 모터, LED 드라이버 및 가전 제품에 사용됩니다. AC 주파수 응답은 작동 조건 전반에 걸쳐 안정적으로 유지됩니다. 설계자는 전압 조정 및 잡음 필터링을 위한 유연하고 저렴한 솔루션을 얻을 수 있습니다.

올바른 인덕터 선택

인덕턴스 및 전류 정격

인덕턴스 값은 설계자가 결정해야 하는 첫 번째 사양입니다. 이 값은 구성요소가 저장하는 에너지의 양과 전류 리플을 얼마나 잘 완화하는지를 설정합니다. 인덕턴스가 높을수록 필터링 성능이 향상되지만 부하 변화에 더 느리게 반응합니다. 인덕턴스가 낮을수록 반응 속도는 빨라지지만 더 많은 리플이 통과할 수 있습니다. 엔지니어는 스위칭 주파수, 허용 가능한 리플 레벨, 모터 드라이브의 부하 요구 사항을 바탕으로 목표 값을 계산합니다.

정격 전류는 부품이 지속적으로 처리할 수 있는 최대 부하를 정의합니다. 설계자는 코어가 자기 특성을 잃는 지점인 포화 전류도 확인해야 합니다. 이 한도를 초과하면 인덕턴스가 급격히 떨어지고 드라이브가 손상될 수 있습니다. 안전한 설계는 최대 작동 전류를 포화 임계값보다 훨씬 낮게 유지합니다. 온도 감소에 따라 저항이 증가하고 유효 전류 용량이 감소하기 때문에 열 경감도 중요합니다.

인덕터의 전압과 전류는 모든 스위칭 사이클에서 정의된 관계를 따릅니다. 권선 전체의 전압은 시간이 지남에 따라 전류가 얼마나 빨리 변하는지에 따라 달라집니다. 이 동작을 통해 구성 요소는 흐름의 갑작스러운 변화에 반대할 수 있습니다. 설계자는 이 원리를 사용하여 리플을 예측하고 부품이 회로 요구 사항을 충족하는지 확인합니다.

Gujing은 고유한 인덕턴스 값, 패키지 크기, 전류 정격 또는 애플리케이션별 설계에 대한 맞춤 서비스를 제공합니다. 숙련된 엔지니어가 응용 평가 및 자성 재료 선택부터 구조 최적화, 프로토타입 제작, 성능 검증 및 대량 생산에 이르기까지 모든 프로젝트를 지원합니다. 이 지원은 디자이너가 지연 없이 컨셉에서 생산까지 이동할 수 있도록 도와줍니다.

빈도 및 크기 제약

드라이브의 작동 주파수는 선택 과정을 결정합니다. 스위칭 속도가 높을수록 인덕턴스 값이 작아져 보드 공간이 절약되고 비용이 절감됩니다. 코어 소재는 과도한 손실 없이 선택한 주파수를 지원해야 합니다. 페라이트 코어는 넓은 주파수 범위에서 우수한 성능을 발휘하며 AC 작동 중에 코어 손실을 낮게 유지합니다. 설계자는 최악의 부하 상황에서 코어가 피크 전류로 포화되지 않는지 확인합니다.

크기 제약으로 인해 최종 선택이 결정되는 경우가 많습니다. 스마트 홈 장치는 많은 구성 요소를 좁은 공간에 담기 때문에 1밀리미터도 중요합니다. 로드 코어가 있는 I자형 인덕터는 작은 설치 공간에서도 높은 인덕턴스를 제공 합니다 . 이 설계는 보드 면적이 제한된 모터 구동 회로에 잘 맞습니다. 또한 개방형 구조는 자동화된 조립을 단순화하고 생산 비용을 낮게 유지합니다.

설계자는 권선의 DC 저항도 평가해야 합니다. 저항이 낮다는 것은 열로 낭비되는 전력이 적고 전반적인 효율이 높다는 것을 의미합니다. 인덕터의 전력 처리 기능은 드라이브 요구 사항과 일치해야 합니다. 전력 용량이 부족한 부품은 과열되어 조기에 고장납니다.

Gujing은 부품 선택, 응용 분석, 프로토타입 개발 및 대량 생산에 대한 기술 지원을 제공합니다. 회사의 제품 범위에는 DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406과 함께 DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 및 DLGB3X 시리즈가 포함됩니다. 그리고 DLGBX 시리즈. 이 인덕터는 안정적인 인덕턴스, 낮은 DC 저항 및 안정적인 전류 처리를 제공합니다. 설계자는 최종 사양을 확정하기 전에 샘플을 요청하고 실제 작동 조건에서 테스트할 수 있습니다.

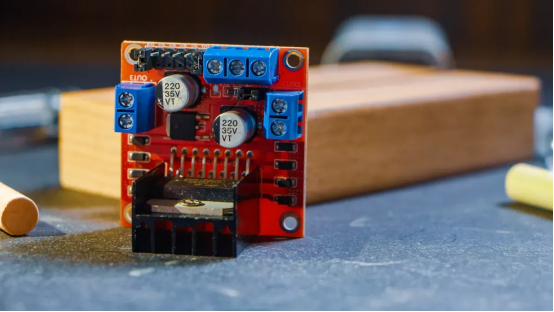

모터 드라이버를 위한 통합 팁

배치 및 차폐

I자형 인덕터를 모터 드라이버 출력 가까이에 배치합니다 . 인덕터와 드라이버 사이의 짧은 트레이스는 방사 간섭을 줄입니다. 적절한 전류 흐름을 위해서는 주의 깊은 추적 라우팅이 필요합니다. 개방형 로드 구조는 몸체 너머로 확장되는 필드를 생성합니다. 민감한 신호 경로에서 코어 축의 방향을 바꾸십시오. PCB 레이아웃에는 인덕터 아래에 접지면이 포함되어야 합니다. Gujing 정밀 권선 기술은 배치 전반에 걸쳐 일관된 기생 값을 보장합니다.

인덕터의 자기장은 근처 센서를 방해할 수 있습니다. 적절하게 배치된 인덕터는 트레이스에 대한 노이즈 결합을 줄입니다. 구성 요소를 안테나 및 홀 효과 센서에서 멀리 두십시오. 접지된 구리 주입은 추가적인 차폐를 제공합니다. 권선의 DC 저항은 배치에 영향을 미칩니다. 저항이 낮을수록 열이 덜 발생합니다. Gujing은 코어 손실을 낮게 유지하는 최적화된 자기 코어 재료를 사용합니다. 이는 인덕터가 방출하는 열을 감소시킵니다. 엄격한 품질 검사와 완벽한 추적성을 통해 각 부품이 사양을 충족하는지 확인합니다.

드라이버 호환성

인덕터를 모터 드라이버 IC에 일치시킵니다. 정격 인덕턴스는 드라이버 스위칭 주파수 및 출력 필터와 일치해야 합니다. 불일치로 인해 과도한 잔물결이 발생합니다. 포화 전류는 피크 드라이버 출력을 초과해야 합니다. 구성 요소의 현재 정격은 드라이버 요구 사항과 일치해야 합니다. 권선 저항은 전력 손실과 전반적인 전력 효율에 영향을 미칩니다. Gujing의 자동화 제조는 인덕턴스 값에 대한 엄격한 허용 오차를 유지합니다. 추적성은 모든 배치가 데이터시트와 일치하도록 보장합니다.

드라이버 작동 주파수는 코어 재료를 제한합니다. Gujing의 페라이트 코어는 모터 구동 회로의 주파수 범위를 지원합니다. 코어는 피크 전류 과도 동안 포화되어서는 안 됩니다. 포화는 인덕턴스를 낮추고 오류 조건을 유발합니다. Gujing 품질 검사는 극한 조건에서 핵심 성능을 검증합니다. 자동화된 생산으로 변동이 줄어듭니다. 엔지니어는 인덕터 및 기타 구성 요소의 장치 전체에서 일관된 동작을 기대합니다. 구성요소 설치 공간은 레이아웃과 일치해야 합니다. Gujing 인덕터는 다양한 장착 요구 사항에 맞게 여러 시리즈로 제공됩니다. 안정적인 전압 출력은 적절한 인덕터 선택에 따라 달라집니다. 고전압 애플리케이션에는 포화 임계값이 더 높은 코어가 필요합니다. 전력 공급은 일관되게 유지됩니다.
I자형 인덕터는 스마트 홈 모터 구동 회로에서 명확한 이점을 제공합니다. 노이즈를 억제하고 전류 흐름을 원활하게 하며 전력 효율을 높입니다. 이러한 부품은 설계자가 작고 안정적이며 저렴한 스마트 홈 장치를 만드는 데 도움이 됩니다. 인덕터는 에너지를 저장했다가 이를 방출하여 스위칭 중에 전압을 안정화합니다. 또한 잘 선택된 인덕터는 열을 제한하고 회로 수명을 연장합니다. 엔지니어는 이 문서의 선택 및 통합 지침을 적용해야 합니다. 인덕턴스, 전류 정격 및 주파수를 드라이버에 일치시키면 안정적인 성능이 보장됩니다. 적절한 배치와 차폐는 간섭을 줄입니다. 이러한 단계는 모든 설계자가 최신 스마트 홈 제품의 모터 구동 회로를 최적화하는 데 도움이 됩니다.

FAQ

I자형 인덕터는 모터 구동 회로에서 실제로 어떤 역할을 합니까?

자기장에 에너지를 저장하고 이를 원활한 전류로 방출합니다. 또한 이 부품은 고주파 소음이 다른 구성 요소에 도달하는 것을 차단합니다. 이 필터링 작업은 전력선을 깨끗하게 유지합니다. 그 결과 모터 동작이 더욱 안정적이고 전기 간섭이 줄어듭니다.

설계자는 올바른 인덕턴스 값을 어떻게 선택합니까?

스위칭 주파수와 허용 가능한 리플 레벨이 목표를 설정합니다. 값이 높을수록 더 잘 필터링되지만 변경 사항 로드에 더 느리게 반응합니다. 값이 낮을수록 반응이 더 빨라지고 리플이 더 많이 전달됩니다. 엔지니어는 각 드라이브 설계에 대해 이러한 장단점의 균형을 맞춥니다.

Gujing은 특정 설계에 맞는 맞춤형 인덕터를 공급할 수 있나요?

예. Gujing은 고유한 인덕턴스 값, 패키지 크기, 전류 정격 및 애플리케이션별 설계에 대한 사용자 정의 기능을 제공합니다. 엔지니어는 재료 선택부터 프로토타입 생산 및 대량 제조에 이르기까지 프로젝트를 지원합니다. 이 회사는 IATF 16949 및 ISO 9001 인증을 보유하고 있습니다.

스마트 홈 모터 드라이브에 적합한 제품 시리즈는 무엇입니까?

DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 및 DLGB3X 시리즈는 다양한 요구 사항을 충족합니다. DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 및 DLGBX 시리즈는 추가 크기 및 성능 요구 사항을 충족합니다. 이 부품은 스위칭 전원 공급 장치, DC-DC 변환기, 전기 모터 및 가전 제품에 사용됩니다.

포화 전류가 정격 전류보다 더 중요한 이유는 무엇입니까?

정격 전류는 연속 작동을 정의합니다. 포화 전류는 코어가 인덕턴스를 잃는 지점을 나타냅니다. 이를 초과하면 성능이 급격히 저하되고 손상될 수 있습니다. 안전한 설계는 피크 전류를 해당 임계값보다 훨씬 낮게 유지합니다.
