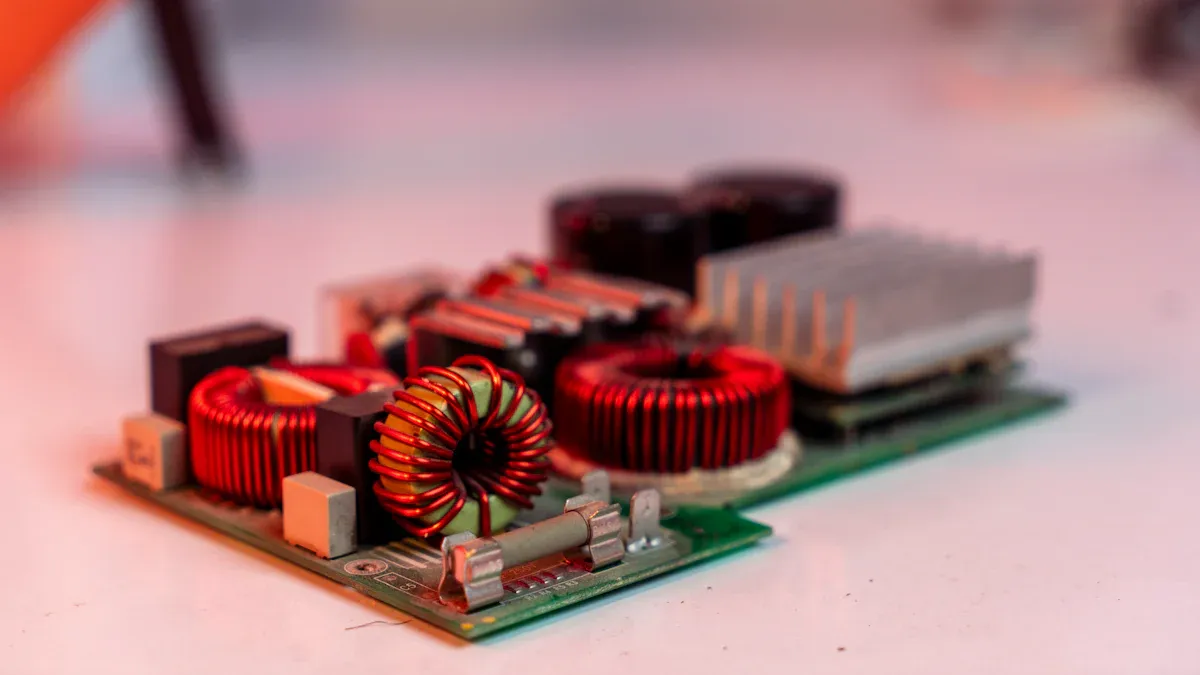

EMI 필터링에 호환 가능한 인덕터가 항상 중요한 이유

 호환 가능한 인덕터는 회로 동작을 형성하고 규정 준수를 지원함으로써 emi 필터링에서 중요한 역할을 합니다. 최근 연구에 따르면 인덕터 코어 재료와 설계 선택이 최신 회로의 전력 효율성과 신호 무결성에 직접적인 영향을 미치는 것으로 나타났습니다.

· 페라이트 및 철 분말 코어는 효율성을 유지하고 손실을 줄이는 데 도움이 됩니다.

· 토로이달 및 보빈 기반 설계는 고주파수 환경에서 성능을 향상시켜 EMI 억제를 강화합니다.
·  올바른 인덕터를 선택하면 회로가 안정적으로 작동하고 엄격한 표준을 충족할 수 있습니다.

EMI 필터링에 호환되는 인덕터란 무엇입니까?

EMI 필터에 대한 호환성 정의

호환 가능한 인덕터는 효과적인 emi 필터의 중추를 형성합니다. 이러한 구성 요소는 간섭을 안정적으로 억제하기 위해 회로의 전기적 및 기계적 요구 사항과 일치해야 합니다. 호환성이란 단순히 회로 기판에 장착하는 것 이상을 의미합니다. 여기에는 인덕터의 특성을 목표 주파수 범위, 전류 처리 및 다른 필터 구성 요소와의 통합과 같은 emi 필터링의 특정 요구 사항에 맞게 조정하는 작업이 포함됩니다.

제조업체는 다음과 같은 몇 가지 중요한 요소를 고려하여 emi 필터에 사용되는 인덕터의 호환성을 지정합니다.

· 인덕턴스 값은 효과적인 임피던스를 보장하기 위해 목표 잡음 주파수 대역과 일치해야 합니다.

· 포화 및 RMS를 모두 포함한 전류 등급은 코어 포화를 방지하고 열 상승을 관리하는 데 중요합니다.

· DC 저항은 필터 단계의 효율성과 열 발생에 영향을 미칩니다.

· 유도 동작을 유지하려면 자기 공진 주파수가 가장 높은 잡음 주파수를 초과해야 합니다.

· 패키지 크기, 장착 스타일 및 차폐 효과는 전기적 성능과 기계적 통합 모두에 영향을 미칩니다.

참고: 엔지니어는 인덕터의 자체 공진 주파수가 문제의 최고 주파수보다 높은지 항상 확인해야 합니다. 이렇게 하면 필터가 간섭을 통과시키지 않고 계속 차단하게 됩니다.

또한 호환 가능한 인덕터는 필터 커패시터와 원활하게 작동해야 합니다. 이 파트너십은 원하는 신호가 통과하도록 허용하면서 원치 않는 간섭을 차단하는 저역 통과 또는 공통 모드 필터를 생성하는 데 도움이 됩니다. 전원 공급 장치 애플리케이션에서 올바른 인덕터는 방사성 EMI를 방지하고 규제 표준 준수를 지원합니다.

EMI 억제를 위한 주요 매개변수

emi 필터의 성능은 몇 가지 주요 전기 매개변수에 따라 달라집니다. 각 매개변수는 필터가 간섭을 얼마나 잘 차단하고 신호 무결성을 유지하는지에 영향을 미칩니다.

· 인덕턴스는 인덕터의 에너지 저장 능력에 영향을 미치고 필터의 잡음 억제 능력을 결정합니다.

· 품질 계수(Q)는 효율성을 나타냅니다. Q가 높을수록 emi 필터의 손실이 낮아지고 성능이 향상됩니다.

· 정격 전류는 인덕터가 코어를 과열하거나 포화시키지 않고 처리할 수 있는 최대 전류를 결정합니다.

· 분산 정전 용량은 안정성에 영향을 미칩니다. 정전 용량이 낮을수록 고주파 애플리케이션에서 성능이 향상됩니다.

아래 표에는 이러한 매개변수가 emi 필터 성능에 어떤 영향을 미치는지 요약되어 있습니다.

실제 응용 분야에서 엔지니어는 이러한 모든 요구 사항을 충족하는 호환 인덕터를 선택합니다. 그들은 전도 또는 방사 EMI와 같은 간섭 유형을 고려하고 설계의 특정 문제를 해결하는 필터를 선택합니다. 필터가 올바른 인덕터를 사용하면 간섭을 안정적으로 억제하고 산업 표준 준수를 유지할 수 있습니다.

올바른 EMI 필터 인덕터를 선택할 때 중요한 요소

인덕턴스 값 및 허용 오차

인덕턴스 값은 EMI 필터의 주요 요소입니다. 이는 원치 않는 잡음을 줄이는 필터의 능력에 직접적인 영향을 미치는 다양한 주파수의 임피던스를 결정합니다. 인덕턴스 값이 높을수록 높은 주파수에서 억제가 향상됩니다. 값이 낮을수록 원하는 필터링 수준을 달성하려면 추가 정전 용량이 필요할 수 있습니다. 엔지니어는 회로 요구 사항에 맞는 정확한 인덕턴스 값을 가진 인덕터를 선택해야 합니다.

공차 변화도 EMI 필터 성능에 중요한 역할을 합니다. 작은 불일치로 인해 삽입 손실이 증가하고 통과대역에 리플이 발생할 수 있습니다. 고차 필터에서는 성능을 유지하기 위해 엄격한 허용 오차가 필요합니다. 임피던스 불일치로 인해 신호 품질이 저하되는 반사가 발생할 수 있습니다. 리플을 방지하고 안정적인 간섭 억제를 보장하려면 정밀한 튜닝이 중요합니다.

전류 정격 및 포화도

정격 전류는 인덕터가 과열이나 포화 없이 처리할 수 있는 최대 전류를 정의합니다. EMI 필터는 최대 입력 전류와 일치하거나 이를 초과하는 정격의 인덕터를 사용해야 합니다. 이는 과전류 조건으로 인한 고장을 방지합니다. 아래 표는 다양한 응용 분야에서 현재 등급이 필터 선택에 어떤 영향을 미치는지 보여줍니다.

코어 포화는 EMI 필터에 여러 가지 위험을 나타냅니다. 포화가 발생하면 인덕턴스가 붕괴되어 전류 리플이 증가하고 필터 오류가 발생합니다. 손실이 증가하면 열 폭주 위험이 발생하여 온도가 높아지고 포화가 빨라집니다. 왜곡된 출력 파형은 전류 형태의 안정성에 영향을 미칩니다. 비선형 자기 동작으로 인해 간섭이 증가하여 엄격한 제한 준수가 복잡해집니다.

핵심 재료 및 손실

코어 재료 선택은 손실 및 EMI 억제에 영향을 미칩니다. 페라이트 코어는 150kHz~30MHz의 주파수에 대해 비용 효율적인 솔루션을 제공합니다. 나노결정질 코어는 더 높은 포화 자속 밀도와 더 나은 고주파 성능을 제공합니다. 비정질 금속 코어는 특수 용도에 탁월한 특성을 제공합니다. 엔지니어는 손실을 최소화하고 EMI 필터의 요구 사항을 충족하는 핵심 소재를 선택해야 합니다.

코어 손실은 EMI 억제 및 회로 효율성에 영향을 미칩니다. 성형 인덕터에는 자속이 포함되어 있어 누설을 최소화하고 민감한 회로에 대한 간섭을 방지합니다. 낮은 DC 저항으로 인해 열로 낭비되는 전력이 줄어들어 전반적인 효율성이 향상됩니다. 우수한 자기 차폐 기능은 조밀하게 포장된 PCB에서 EMI를 줄여줍니다.

주파수 응답 및 임피던스

주파수 응답 특성은 RF 및 전력 애플리케이션의 EMI 필터에 필수적입니다. 엔지니어는 인덕턴스 값, Q 인자, 자체 공진 주파수, DC 저항, 정격 전류, 허용 오차, 기생 정전 용량 및 패키지 크기를 고려해야 합니다. 이러한 사양은 필터가 간섭을 얼마나 잘 억제하고 신호 무결성을 유지하는지를 결정합니다.

인덕터와 커패시터 간의 임피던스 매칭은 필터 성능에 매우 중요합니다. 임피던스가 일치하지 않으면 필터 효율성이 크게 저하될 수 있습니다. 엔지니어는 EMI 필터를 설계하고 설치하는 동안 적절한 임피던스 매칭을 보장해야 합니다. 이렇게 하면 간섭을 차단하고 신호 품질을 유지하는 데 도움이 됩니다.

· 임피던스 매칭은 필터 성능에 매우 중요합니다.

· 임피던스가 일치하지 않으면 필터 효율성이 크게 감소할 수 있습니다.

· 임피던스 필터를 설계하고 설치하는 동안 적절한 임피던스 매칭이 보장되어야 합니다.

크기, 장착 및 효율성

크기 및 장착 제약 조건은 소형 설계에서 호환되는 인덕터 선택에 영향을 미칩니다. 엔지니어는 EMI 필터 및 애플리케이션의 요구 사항에 맞는 장착 방법을 선택해야 합니다. 아래 표에는 일반적인 장착 방법과 용도가 요약되어 있습니다.

고품질의 효율적인 인덕터는 현대적이고 컴팩트한 설계와 전력 효율성을 지원합니다. 파워 인덕터는 효율적인 에너지 전달을 위해 필수적이며, 전기 에너지 전달 중 에너지 손실을 최소화합니다. 고품질 전력 인덕터를 선택하면 기업의 운영 비용을 크게 줄일 수 있습니다. 효율적인 인덕터는 작동 중 에너지 손실을 최소화하며, 이는 다양한 애플리케이션에서 효율성을 유지하는 데 필수적입니다. 전기 자동차에서 효율적인 파워 인덕터는 에너지 손실을 크게 줄여 주행 거리를 연장할 수 있습니다. 스마트폰에서는 배터리 수명을 연장하고 발열을 줄이는 데 기여합니다. 페라이트 코어 인덕터는 전기 에너지를 효율적으로 저장 및 방출하여 관리하여 손실을 최소화합니다. 페라이트 코어의 높은 투자율은 고주파 애플리케이션에서 원활한 작동을 보장하는 데 중요합니다.

엔지니어는 EMI 필터 요구 사항을 충족하고, 임피던스 매칭을 지원하고, 설계의 크기 및 장착 제약 조건에 맞는 호환 인덕터를 선택해야 합니다. 이러한 선택은 최신 장치의 안정적인 간섭 억제, 표준 준수 및 효율적인 작동을 보장합니다.

올바른 EMI 필터 선택을 위한 단계별 가이드

EMI 및 규정 준수 요구 사항 식별

엔지니어와 애호가는 설계에 대한 필터링 요구 사항을 이해하는 것부터 시작해야 합니다. 규제 표준은 허용 가능한 간섭 수준에 대한 기준을 설정합니다. 이러한 요구 사항을 식별하는 프로세스에는 여러 단계가 포함됩니다.

1. 잠재적인 EMI 문제를 조기에 발견하기 위해 사전 적합성 테스트를 수행합니다.

2. 표준, 장비 및 승인 기준을 설명하는 테스트 계획을 개발합니다.

3. 의도된 작동 모드로 제품을 준비하십시오.

4. 계획에 따라 테스트 장비와 제품을 설정합니다.

5. 테스트를 실행하고, 결과를 모니터링하고, 이상 현상을 기록합니다.

6. 테스트 데이터를 분석하여 규정 준수를 확인합니다.

7. 절차와 결과를 자세히 설명하는 보고서를 생성합니다.

8. 오류가 발생할 경우 시정 조치를 구현합니다.

9. 수정 후 다시 테스트하십시오.

회로 및 시스템 요구 사항 분석

엔지니어는 올바른 emi 필터를 선택하기 전에 회로 및 시스템 특성을 분석해야 합니다. 주요 요소는 다음과 같습니다.

· 공통 모드 및 차동 모드 간섭과 같은 잡음 유형.

· 작동 주파수 범위.

· 애플리케이션의 현재 등급.

· 부하 시 열 성능.

· 안전 표준 및 누설 전류 제한을 포함한 애플리케이션별 요구 사항.

올바른 코어 재료를 선택하는 것도 중요합니다. 페라이트는 대부분의 150kHz~30MHz 애플리케이션에 적합합니다. 나노결정질 코어는 더 높은 포화 자속 밀도와 더 나은 고주파 성능을 제공합니다. 비정질 금속 코어는 특수한 필터링 요구 사항에 탁월한 특성을 제공합니다.

애플리케이션에 인덕터 사양 맞추기

인덕터 사양을 애플리케이션에 맞추면 간섭을 효과적으로 억제할 수 있습니다. 아래 표에는 다양한 사양이 emi 필터링에 어떤 영향을 미치는지 강조되어 있습니다.

설계 주기 초기에 올바른 emi 필터를 선택하면 비용이 많이 드는 수정을 방지할 수 있습니다. 엔지니어는 작동 주파수, 전류 수준 및 수동 EMI 필터 구성을 고려해야 합니다. 애플리케이션 요구 사항에 맞게 사양을 맞추지 못하면 잡음 억제가 제대로 이루어지지 않고 전압 강하가 증가할 수 있습니다.

제조업체 데이터 및 품질 평가

제조업체 데이터를 검토하면 인덕터가 필터링 요구 사항을 충족하는지 확인하는 데 도움이 됩니다. 중요한 기준은 다음과 같습니다:

고품질 인덕터는 까다로운 애플리케이션에서 emi 필터의 신뢰성을 향상시킵니다.

인덕터 선택 테스트 및 검증

테스트 및 검증을 통해 선택한 emi 필터가 모든 요구 사항을 충족하는지 확인됩니다. 모범 사례는 다음과 같습니다.

1. 소음원과 해당 주파수 범위를 식별합니다.

2. 적절한 사양을 갖춘 고품질 부품을 선택하십시오.

3. 방사되는 EMI를 최소화하려면 필터를 소음원 가까이에 배치하십시오.

4. 짧고 직접적인 PCB 트레이스를 사용하여 기생 효과를 최소화합니다.

5. 간섭을 더욱 줄이려면 차폐를 사용하십시오.

6. 스펙트럼 분석기 및 네트워크 분석기를 사용하여 필터 성능을 테스트합니다.

7. 최적의 필터링을 위해 필요에 따라 구성을 조정합니다.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

emi 필터에 일반 또는 호환되지 않는 인덕터를 사용하면 필터링이 충분하지 않고 간섭이 증가하는 경우가 많습니다. 애플리케이션의 특정 요구 사항을 고려하지 않고 설계된 필터는 회로 간의 적절한 절연이 부족할 수 있습니다. 돌입 전류 효과, 전압 서지 또는 ESD 보호의 필요성을 무시하면 필터 성능이 저하될 수 있습니다. 엔지니어는 크기나 비용만을 기준으로 필터를 선택하는 것을 피해야 합니다. 대신, 안정적인 간섭 억제를 보장하기 위해 해당 응용 분야의 고유한 요구 사항에 맞게 조정된 필터를 선택해야 합니다.

팁: 일반적인 실수를 주의 깊게 검토하면 엔지니어가 비용이 많이 드는 설계 오류를 방지하고 강력한 EMI 억제를 달성하는 데 도움이 될 수 있습니다.

emi 필터 선택 시 가장 흔히 저지르는 실수는 다음과 같습니다.

1. 필터링이 부족하다

2. 회로 간 절연 부족

3. 돌입 전류 효과 무시

4. 전압 서지 무시

5. ESD 보호 다이오드를 사용하지 않음

6. 적용을 위한 잘못된 인덕턴스 선택

7. 현재 등급 마진 무시

8. DCR을 바라보며

9. 사이즈로만 선택

호환 및 비호환 인덕터의 실제 영향

전원 공급 장치에서의 EMI 필터 성공

사례 연구에서는 호환 가능한 인덕터가 전원 공급 장치 애플리케이션에서 emi 필터를 어떻게 변환하는지 보여줍니다. 엔지니어는 필터의 전기적, 기계적 요구 사항에 맞는 인덕터를 선택하는 경우가 많습니다. 이러한 신중한 선택을 통해 간섭을 안정적으로 억제하고 규정 준수를 개선할 수 있습니다. DOREXS 전원 공급 장치 EMI 필터가 강력한 예입니다. 엔지니어들은 호환 가능한 인덕터를 통합한 후 향상된 신뢰성과 성능을 관찰했습니다. 이 필터는 안정적인 작동을 유지하고 규제 표준을 충족했습니다. 실제 응용 분야에서는 견고한 필터 설계가 엔지니어를 효과적인 솔루션으로 안내한다는 것을 보여줍니다.

· 호환 가능한 인덕터로 필터 신뢰성이 향상됩니다.

· 필터는 전원 공급 장치 응용 분야에서 원하는 성능 수준을 달성합니다.

· 엔지니어는 성공적인 사례 연구를 통해 규정을 준수하는 솔루션을 개발합니다.

호환되지 않는 인덕터로 인한 필터 오류

호환되지 않는 인덕터는 emi 필터 애플리케이션에서 필터 오류를 일으키는 경우가 많습니다. 엔지니어는 인덕턴스 값이나 전류 정격과 같은 주요 매개변수를 간과하는 경우가 있습니다. 필터는 간섭을 통과시켜 소음 문제와 규정 위반을 초래할 수 있습니다. 한 사례에는 일반 인덕터를 사용한 전원 공급 장치 필터가 포함되었습니다. 필터가 간섭을 차단하지 못해 작동이 불안정해지고 소음이 증가했습니다. 엔지니어들은 인덕터를 호환 가능한 모델로 교체하여 적절한 필터링과 규정 준수를 복원했습니다.

현장 적용에서 얻은 교훈

현장 응용 프로그램은 엔지니어에게 emi 필터에 대한 귀중한 교훈을 가르칩니다. 엔지니어들은 호환 가능한 인덕터가 간섭을 차단하고 신호 무결성을 유지하는 데 중요한 역할을 한다는 사실을 배웁니다. 필터는 안정적인 작동을 보장하기 위해 해당 응용 분야의 요구 사항과 일치해야 합니다. 실제 실패와 성공을 분석하는 엔지니어는 더 나은 필터 설계를 개발합니다. 일반적인 실수를 방지하고 강력한 필터링을 지원하는 인덕터를 선택합니다.

팁: 엔지니어는 emi 필터용 인덕터를 선택하기 전에 항상 사례 연구와 현장 데이터를 검토해야 합니다. 이러한 방식은 간섭을 방지하고 까다로운 애플리케이션의 규정 준수를 보장하는 데 도움이 됩니다.

호환 가능한 인덕터효과적인 EMI 필터링 및 규정 준수를 위해서는 여전히 필수적입니다. 구조화된 선택 프로세스를 따르는 엔지니어는 전력 효율성, 신호 무결성 및 안정적인 EMI 억제를 달성합니다.

· 회로 요구사항 검토

· 인덕터 사양 일치

· 제조업체 데이터로 검증

이러한 단계를 적용하면 엔지니어가 강력한 필터를 구축하고 일반적인 실수를 방지하는 데 도움이 됩니다. 안정적인 EMI 억제는 신중한 부품 선택에서 시작됩니다.

FAQ

인덕터가 EMI 필터링과 호환되는 이유는 무엇입니까?

인덕터는 전기적 및 기계적 특성이 회로의 요구 사항과 일치할 때 호환 됩니다. 엔지니어는 인덕턴스, 정격 전류, 코어 재료 및 주파수 응답을 확인하여 안정적인 EMI 억제를 보장합니다.

인덕터 유형은 EMI 필터 성능에 어떤 영향을 줍니까?

토로이달 또는 다층 칩과 같은 다양한 인덕터 유형은 고유한 이점을 제공합니다. 토로이달 인덕터는 누설을 줄이고 고주파 필터링을 지원합니다. 다층 칩 인덕터는 컴팩트한 디자인에 적합하고 안정적인 성능을 제공합니다.

엔지니어가 인덕터를 EMI 필터의 커패시터와 일치시켜야 하는 이유는 무엇입니까?

인덕터와 커패시터를 일치시키면 효과적인 필터가 생성됩니다. 이 페어링은 원치 않는 간섭을 차단하고 원하는 신호가 통과하도록 허용합니다. 엔지니어는 서로를 보완하는 구성 요소를 선택하여 최적의 억제를 달성합니다.

일반 인덕터를 사용하면 EMI 필터 오류가 발생할 수 있습니까?

예. 일반 인덕터에는 적절한 정격이나 적절한 코어 재료가 부족할 수 있습니다. 간섭을 차단하지 못하는 경우가 많아 불안정한 작동 및 규제 문제가 발생합니다.

EMI 억제에서 핵심 소재의 역할은 무엇입니까?

핵심 소재는 손실과 주파수 응답을 결정합니다. 페라이트 코어는 대부분의 EMI 필터에 적합합니다. 나노결정질 및 비정질 금속은 더 높은 주파수를 처리하고 손실을 줄입니다. 엔지니어는 응용 분야 요구 사항에 따라 핵심 재료를 선택합니다.
