고밀도 PCB 설계에 적합한 SMD 인덕터를 선택하는 방법

고밀도 PCBA 설계는 전원 회로에 엄격한 요구 사항을 적용합니다. 잘못된 SMD 인덕터는 PCB 레이아웃에서 열 문제와 EMI 잡음을 일으킬 수 있습니다. 과열, 자기 포화 및 신호 간섭은 제한된 보드 공간으로 인해 발생하는 경우가 많습니다. 성공적인 smd 인덕터 선택에는 크기, 전기 성능 및 열 관리의 신중한 균형이 필요합니다. 엔지니어는 포화 전류 및 자체 공진 주파수와 같은 주요 사양을 평가해야 합니다. 또한 애플리케이션의 특정 요구 사항도 고려해야 합니다. 적절한 표면 실장 기술을 선택하면 밀도가 높은 레이아웃의 신뢰성이 향상됩니다. 설계자는 전류 및 공간 제약을 모두 충족하는 smd 인덕터를 선택하는 방법을 이해해야 합니다. 이 선택 프로세스는 디자인의 전반적인 성능과 수명에 직접적인 영향을 미칩니다. 고전류 조건에서 인덕터 성능은 매우 중요합니다.

SMD 인덕터 선택 방법: 주요 사양

올바른 구성 요소를 선택하는 것은 밀집된 레이아웃의 성능을 좌우하는 주요 smd 인덕터 사양을 이해하는 것부터 시작됩니다. 엔지니어는 부품 번호를 확정하기 전에 여러 전기 매개변수를 평가해야 합니다. 이러한 매개변수는 인덕터가 실제 조건에서 안정적으로 작동할지 아니면 조기에 고장날지 여부를 결정합니다. 가장 중요한 사양에는 인덕턴스 값, 정격 전류, 포화 전류, DCR, Q 인자 및 자기 공진 주파수가 포함됩니다. 각 매개변수는 다른 매개변수와 상호 작용하며 선택 프로세스에서는 해당 매개변수와 응용 프로그램의 요구 사항 사이의 균형이 필요합니다.

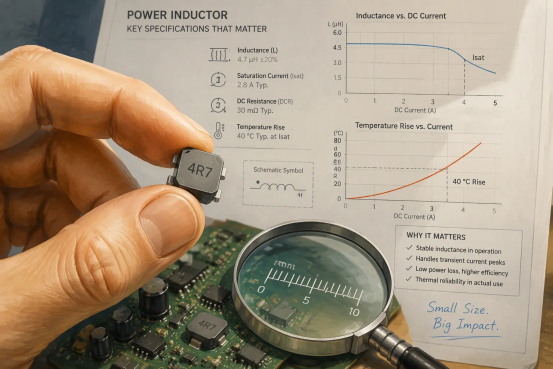

포화 전류 및 정격 전류

포화 전류(Isat)는 인덕턴스가 지정된 백분율(일반적으로 제로 전류 값에서 20~30%)만큼 떨어지는 전류 레벨을 나타냅니다. SMD 초소형 전력 초크 의 경우 이 강하는 일반적으로 초기 측정에 비해 -35% 인덕턴스로 정의됩니다. 코어가 포화되면 인덕터는 자기 효율성을 잃고 회로는 불안정해집니다. 전류는 단락처럼 급증하여 잠재적으로 스위칭 트랜지스터를 파괴하거나 과전류 보호를 트리거합니다. 이러한 실패 모드는 열 및 공간 여유가 부족한 고밀도 설계에서 특히 위험합니다.

정격 전류(Irms)는 지정된 온도 상승을 초과하지 않고 인덕터가 전달할 수 있는 최대 DC 전류를 정의합니다. 이중 초크의 경우 정격 전류를 통과하는 각 권선은 +20°C 상승을 일으키고 두 권선의 합은 +40°C가 되며 이는 보수적인 열 한계를 나타냅니다. 이 두 등급은 독립적인 제약입니다. 포화 전류는 평균 입력 전류에 리플 전류의 절반을 더한 값으로 계산된 피크 인덕터 전류를 초과해야 합니다. 엔지니어는 열 변화 및 노화에 대한 마진을 제공하기 위해 피크보다 최소 20~25% 더 높은 Isat를 갖는 smd 인덕터를 선택해야 합니다. 한편, 정격 전류는 과도한 I²R 손실 없이 지속적인 열 부하를 처리해야 합니다.

LCSC 가이드에 따르면 SMD 인덕터의 포화 전류 정격은 일반적으로 10mA ~ 30A입니다. DC-DC 컨버터에 사용되는 전력 인덕터의 경우 최대 30A의 정격이 일반적입니다. 고전류 플랫 와이어 전력 인덕터는 이러한 한계를 더욱 뛰어 넘습니다. IN 시리즈는 최대 포화 전류 85A에 도달하고 LP05 시리즈는 55A에 도달합니다. LP06 시리즈는 75A, LP07 시리즈는 85A, LP08 시리즈는 45A를 제공합니다. 이러한 구성 요소는 올바른 부품을 선택할 경우 고밀도 PCB 설계가 상당한 전류 요구를 수용할 수 있음을 보여줍니다.

자기 공진 주파수 및 DCR

SRF(자체 공진 주파수)는 인덕터의 기생 용량이 인덕턴스와 공진하는 지점을 표시합니다. 이 주파수 이상에서는 부품이 유도성이 아닌 용량성으로 동작합니다. 적절한 유도 동작을 유지하려면 작동 주파수가 SRF보다 훨씬 낮게 유지되어야 합니다. 고밀도 설계는 수동 부품 크기를 줄이기 위해 스위칭 주파수를 높이는 경우가 많으므로 smd 인덕터 선택 시 SRF를 중요한 검사로 만듭니다.

DC 저항(DCR)은 권선에서 I²R 전력 손실을 직접적으로 유발합니다. DCR 값이 낮을수록 전도 손실이 줄어들고 특히 고전류 경로에서 전반적인 효율이 향상됩니다. Q 인자는 특정 주파수에서 인덕터의 효율을 측정하며 저항에 대한 리액턴스의 비율을 나타냅니다. 애플리케이션마다 서로 다른 Q-팩터 목표가 필요합니다. 고주파 공진 회로 및 RF 필터는 에너지 손실을 최소화하고 신호 무결성을 유지하기 위해 매우 높은 Q를 필요로 합니다. 전력측 커플링 및 에너지 전달 애플리케이션에서는 전도 손실을 최소화하기 위해 DCR이 매우 낮은 낮은 Q에서 중간 Q가 필요합니다. 전력 필터 초크와 SMPS DC-DC 인덕터는 모두 효율성을 위한 주요 요소로 매우 낮은 DCR을 우선시합니다. 저항 손실이 전력 변환 성능에 직접적인 영향을 미치기 때문입니다.

핵심 소재도 효율성에 영향을 미칩니다. 페라이트 및 나노결정질 코어는 고주파수에서 낮은 코어 손실을 나타내어 고속 스위칭 중 에너지 낭비를 줄입니다. 철 분말 코어는 비용이 저렴하지만 고주파수에서는 성능이 좋지 않습니다. 낮은 손실과 비용 간의 균형은 고밀도 설계의 예산 대비 효율성 목표에 직접적인 영향을 미칩니다. 열 방출이 부족하면 밀폐되고 공간이 제한된 PCB의 효율성과 신뢰성이 저하되므로 열 관리도 똑같이 중요합니다.

SMD 인덕터 선택: 크기와 열 성능의 균형

smd 인덕터 의 물리적 공간은 전기적 성능에 직접적인 영향을 미칩니다. 설계자는 근본적인 긴장에 직면합니다. 패키지가 작아지면 귀중한 보드 공간이 보존되지만 권선 형상과 코어 볼륨도 제한됩니다. 이러한 제약으로 인해 DCR이 높아지고 포화 전류가 낮아집니다. 그 결과 더 적은 전류를 전달하면서 더 많은 열을 발생시키는 부품이 탄생했습니다. 엔지니어는 smd 인덕터를 선택하는 동안 이러한 균형을 신중하게 평가해야 합니다.

현재 요구사항에 적합한 패키지 선택

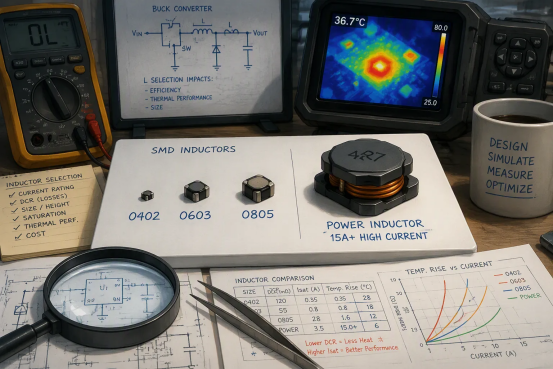

0402, 0603, 0805와 같은 표준 패키지 크기는 많은 설계의 공통 시작점을 나타냅니다. 각 크기에는 뚜렷한 장점과 제한 사항이 있습니다. 0402 패키지는 최소한의 공간을 차지하므로 초소형 레이아웃에 적합합니다. 그러나 권선 면적이 작기 때문에 저항이 더 높아지고 도체 단면적이 줄어듭니다. 그에 따라 포화 전류가 떨어지므로 부품이 저전력 애플리케이션으로 제한됩니다. 0603 패키지는 적당한 전류 용량과 설치 공간의 균형을 맞추는 중간 지점을 제공합니다. 0805 패키지는 더 높은 전류를 더 편안하게 처리하지만 더 큰 설치 공간으로 인해 귀중한 보드 공간이 소모됩니다.

선택 프로세스는 패키지를 실제 현재 수요와 일치시켜야 합니다. 예를 들어, 2A 연속 전류를 공급하는 DC-DC 컨버터에는 해당 수준보다 훨씬 높은 포화 전류를 갖는 인덕터가 필요합니다. 작은 0402 패키지는 일반적으로 포화 없이는 이 요구 사항을 충족할 수 없습니다. 설계자는 더 큰 패키지로 이동하거나 특수 고전류 구성을 선택해야 합니다. 고전류 플랫 와이어 파워 인덕터는 이 원리를 명확하게 보여줍니다. IN 시리즈는 최대 포화 전류 85A에 도달하고, LP05 시리즈는 55A에 도달합니다. 이러한 구성 요소는 더 큰 설치 공간과 최적화된 권선을 사용하여 상당한 전류 처리를 제공합니다. LP06 시리즈는 75A, LP07 시리즈는 85A, LP08 시리즈는 45A를 제공합니다. 이러한 옵션은 올바른 부품을 선택하면 고밀도 설계가 상당한 전류 요구를 수용할 수 있음을 보여줍니다.

낮은 DCR로 열 방출 관리

DC 저항은 권선의 저항 전력 손실을 결정합니다. 소비되는 전력은 전류의 제곱에 저항을 곱한 것과 같습니다. DCR 값이 낮을수록 이러한 손실이 직접적으로 줄어들어 작동 중에 구성 요소가 더 시원하게 유지됩니다. 이러한 관계는 공기 흐름이 제한되고 인접한 구성 요소가 열을 방출하는 고밀도 보드에서 매우 중요합니다. 고밀도 설계에서는 열 관리가 필수적이며 열 성능이 좋은 인덕터를 선택하는 것이 주요 고려 사항입니다.

구리 두께는 DCR 성능에 중요한 역할을 합니다. 적절한 구리 단면은 저항을 낮추고 구성 요소 본체 전체의 열 확산을 향상시킵니다. 권선이 두꺼울수록 코어에서 열이 더 효과적으로 전도됩니다. 정격 전류 사양은 이러한 열 동작을 반영합니다. 이중 초크의 경우 정격 전류를 통과하는 각 권선은 +20°C 상승을 일으키고 두 권선의 합은 +40°C로 보수적인 열 한계를 나타냅니다. 엔지니어는 과도한 온도 상승을 방지하기 위해 연속 작동 전류가 이 정격 값 미만으로 유지되는지 확인해야 합니다.

애플리케이션의 효율성 목표도 DCR 요구 사항에 영향을 미칩니다. 전력 필터 초크와 SMPS DC-DC 인덕터는 모두 효율성을 위한 주요 요소로 매우 낮은 DCR을 우선시합니다. 저항 손실은 전력 변환 성능에 직접적인 영향을 미치므로 DCR을 최소화하면 전체 시스템 효율성이 향상됩니다. 코어 재료 선택도 열적 거동에 영향을 미칩니다. 페라이트 및 나노결정질 코어는 고주파수에서 낮은 코어 손실을 나타내어 고속 스위칭 중 에너지 낭비를 줄입니다. 철 분말 코어는 비용이 저렴하지만 고주파수에서는 성능이 저하되어 더 많은 열을 발생시킵니다. 낮은 손실과 비용 간의 균형은 고밀도 설계의 예산 대비 효율성 목표에 직접적인 영향을 미칩니다. 잘 선택된 smd 인덕터는 패키지 크기, DCR 및 전류 성능의 균형을 유지하여 열 및 전기 요구 사항을 모두 충족합니다.

EMI 제어를 위한 차폐형 인덕터와 비차폐형 인덕터

전자기 간섭은 고밀도 PCB 레이아웃에 심각한 문제를 야기합니다. 인덕터에 의해 생성된 자기장은 주변 회로로 방출되어 누화 및 신호 저하를 일으킬 수 있습니다. 이 문제는 보드 공간이 줄어들고 부품 밀도가 증가함에 따라 더욱 심해집니다. 차폐 구조와 비차폐 구조 사이의 선택은 EMI 성능과 전반적인 설계 성공에 직접적인 영향을 미칩니다.

차폐 인덕터를 선택해야 하는 경우

차폐 인덕터는 구성 요소 본체 내에 자기장을 가두는 자기 또는 복합 구조를 사용합니다. 이 구조는 표유 자속이 인접한 트레이스, 비아 및 민감한 아날로그 회로로 누출되는 것을 방지합니다. 설계자는 인덕터가 고임피던스 노드, 정밀 측정 회로 또는 RF 프런트 엔드 근처에 있을 때 차폐 유형을 선호해야 합니다. 고주파 스위칭 컨버터는 빠른 전류 전환으로 인해 인근 도체에 쉽게 결합되는 강력한 자기 펄스가 생성되므로 차폐의 이점도 누릴 수 있습니다.

장점은 즉각적인 회로 성능 이상으로 확장됩니다. 표유 자기장이 감소하면 전체 보드에서 신호 무결성을 유지하는 데 도움이 됩니다. 이러한 개선으로 인해 인증 테스트 중 EMC 표준 준수가 단순화되었습니다. 차폐 구성 요소가 일반적인 소음 원인을 제거하므로 엔지니어는 문제 해결 중에 상당한 시간을 절약할 수 있습니다. 여러 전력 레일이 근접하게 작동하는 고밀도 설계의 경우 차폐 인덕터가 제공하는 절연이 필수적입니다. SMD 인덕터 선택 프로세스에서는 레이아웃 제약으로 인해 전원 경로 근처에 민감한 회로가 강제될 때마다 차폐를 우선시해야 합니다.

설치 공간 및 비용에 미치는 영향

차폐 구조에는 일반적으로 자속을 포함하기 위해 권선 주위에 추가 재료가 필요합니다. 이 추가 구조는 차폐되지 않은 동급 제품에 비해 구성 요소 높이와 설치 공간을 증가시킵니다. 추가된 제조 복잡성으로 인해 단가도 높아집니다. 설계자는 EMI 이점과 이러한 처벌을 비교해야 합니다. 비차폐 인덕터는 더 작은 프로파일과 저렴한 가격을 제공하므로 보드 공간이 넉넉하고 비용에 민감한 소비자 제품에 매력적입니다.

그러나 EMI 대책이 필요하게 되면 비용 계산이 변경됩니다. 차폐되지 않은 인덕터를 보상하기 위해 페라이트 비드, 차폐 캔 또는 추가 필터링 구성 요소를 추가하는 것은 처음에 차폐 부품을 선택하는 것보다 더 많은 비용이 드는 경우가 많습니다. 구성 요소 가격뿐만 아니라 전체 시스템 비용을 기준으로 결정해야 합니다. 신뢰성과 인증이 중요한 자동차, 의료 및 산업 애플리케이션의 경우 차폐 인덕터가 더 안전한 선택입니다. SMD 인덕터 프로세스를 선택하는 방법은 이러한 시스템 수준의 장단점을 고려해야 합니다. 재설계 주기를 방지하는 차폐 인덕터는 규정 준수 문제를 일으키는 저렴한 부품보다 더 나은 가치를 제공합니다.

올바른 SMD 인덕터 구성 선택

smd 인덕터의 내부 구성은 다른 어떤 요소보다 성능 범위를 더 많이 결정합니다. 엔지니어는 각 제조 방식이 전기적 동작, 열 특성 및 물리적 치수를 어떻게 형성하는지 이해해야 합니다. 일단 구성 유형이 애플리케이션의 주파수 및 전류 요구 사항과 일치하면 smd 인덕터 선택 프로세스가 상당히 좁아집니다.

권선 및 다층 인덕터

권선형 인덕터는 페라이트 또는 철심 주위를 감싼 절연 구리선 코일을 사용합니다. 이 구조는 와이어 단면적이 상당하기 때문에 높은 전류 처리와 낮은 DCR을 제공합니다. 수직 권선 기술을 사용하면 코일을 똑바로 세울 수 있어 인덕턴스를 유지하면서 설치 공간을 줄일 수 있습니다. 이 방향은 수평 공간이 부족한 고밀도 PCB 레이아웃에서 가치가 있음이 입증되었습니다. 권선 부품은 무거운 부하에서 안정적인 인덕턴스를 요구하는 전력 변환 회로에 탁월합니다.

다층 인덕터는 인쇄된 전도성 패턴으로 얇은 세라믹 또는 페라이트 층을 쌓습니다. 제조 공정을 통해 우수한 고주파 동작을 갖춘 소형의 모놀리식 구성 요소가 생성됩니다. 이러한 부품은 기생 정전 용량을 최소화해야 하는 RF 필터링 및 신호 조절에 적합합니다. 그러나 다층 구조는 권선형 제품에 비해 전류 용량을 제한합니다. 얇은 전도성 트레이스는 저항을 증가시켜 지속적인 부하에서 더 많은 열을 발생시킵니다. 설계자는 보드 공간이 현재 요구 사항보다 클 때 다층 부품을 선택합니다.

성형 및 박막 인덕터

성형 인덕터는 자성 화합물에 권선을 내장하는 압축 성형 공정을 사용합니다. 이 기술은 자속 누출을 줄이고 포화 전류 동작을 개선합니다. 성형 구조는 기존 권선 인덕터보다 더 높은 전력 밀도와 더 강력한 EMI 억제 기능을 제공합니다. 이러한 구성 요소는 보드 공간이 중요한 고전력 DC-DC 변환기 및 CPU/GPU 전원 레일에 적합합니다.

성형 구조의 장점은 다음과 같습니다.

· 몰드 구조로 인해 윙윙거리는 소음이 매우 낮아 데이터 센터 사용자 경험이 향상됩니다.

· 고주파 작동을 위한 우수한 소프트 새츄레이션으로 코어 손실이 매우 낮습니다.

· 고밀도 실장을 위해 설치 공간을 절약하는 슬림한 디자인

· 열악한 환경을 위한 -55°C ~ +170°C의 넓은 작동 온도 범위

· 자동차 시스템의 높은 신뢰성을 보장하는 AEC-Q200 인증

AI 프로세서 애플리케이션의 경우 성형 인덕터는 0.19mΩ의 낮은 DCR로 56~82nH의 인덕턴스 범위를 제공합니다. 이 초저전압, 고전류 레일은 프로세서 다이에 가장 가까이 위치합니다. 컴팩트한 설치 공간으로 소형화가 가능하며 확장된 온도 범위는 지속적인 열 부하를 지원합니다. 자동차 시스템은 온보드 충전기, 배터리 관리 시스템 및 고급 운전자 지원 시스템에 중요한 진동 및 충격에 대한 견고한 구조의 이점을 얻습니다.

박막 인덕터는 정밀 증착 기술을 사용하여 매우 정확하고 높이가 낮은 부품을 만듭니다. 이 제품은 엄격한 허용 오차와 안정적인 온도 계수가 필요한 RF 애플리케이션에 탁월합니다. 제조 공정은 현재 용량을 제한하므로 전력 공급에 적합하지 않습니다. smd 인덕터 결정을 선택하는 방법은 궁극적으로 회로가 전력 처리 또는 신호 정밀도를 우선시하는지 여부에 따라 달라집니다. 각 건축 유형은 서로 다른 목적을 제공하며 선택은 설계의 주요 목적을 반영해야 합니다.

성공적인 smd 인덕터 선택은 중요한 사양을 정의하는 것부터 시작됩니다. 엔지니어는 포화 전류가 피크 전류를 초과하는지 확인하고, SRF가 작동 주파수보다 높은지 확인하고, 열 예산과 비교하여 DCR을 확인해야 합니다. 크기와 열의 균형을 맞추려면 신중한 패키지 평가가 필요합니다. 차폐 결정은 EMI 요구 사항과 근처의 민감한 회로에 따라 달라집니다. 구성 유형은 애플리케이션의 빈도 및 현재 요구 사항과 일치해야 합니다.

최고의 인덕터는 하나도 존재하지 않습니다. 올바른 선택은 전적으로 특정 설계 제약 조건에 따라 달라집니다. 각 PCB 레이아웃에는 다양한 솔루션이 필요한 고유한 과제가 있습니다.

최종 체크리스트: 마무리하기 전에 포화 전류가 피크 전류를 초과하는지, SRF가 작동 주파수 이상으로 유지되는지, DCR이 열 예산을 충족하는지, 패키지가 적절한 열 방출 공간을 갖춘 레이아웃에 맞는지 확인하십시오. 이 인덕터 선택 워크플로는 밀도가 높은 설계에서 안정적인 성능을 보장합니다.

FAQ

작동 중에 인덕터가 포화되면 어떻게 되나요?

포화로 인해 인덕턴스는 정격 값보다 20~30% 정도 급격하게 떨어집니다. 그러면 구성 요소가 단락 회로처럼 동작하여 과도한 전류가 흐르게 됩니다. 이 조건은 스위칭 트랜지스터를 손상시키거나 보호 회로를 트리거할 수 있습니다. 엔지니어는 포화 전류가 적절한 마진을 통해 피크 작동 전류를 초과하는지 확인해야 합니다.

패키지 크기는 열 성능에 어떤 영향을 미치나요?

0402와 같은 소형 패키지는 권선 공간이 제한되어 DCR이 증가하고 전류 용량이 감소합니다. DCR이 높을수록 I²R 손실을 통해 더 많은 열이 발생합니다. 패키지가 클수록 구리 권선이 더 두꺼워지고 저항이 낮아지며 열 방출이 향상됩니다. 선택 프로세스에서는 열 요구 사항과 설치 공간 제약 조건의 균형을 맞춰야 합니다.

설계자는 언제 차폐 인덕터를 선택해야 합니까?

차폐 인덕터는 구성 요소 본체 내에 자기장을 가두어 EMI와 누화를 줄입니다. 설계자는 인덕터가 민감한 아날로그 회로, 고주파 스위칭 노드 또는 RF 프런트 엔드 근처에 있을 때 차폐 유형을 선택해야 합니다. 추가된 재료는 공간과 비용을 증가시키지만 간섭 문제로 인해 비용이 많이 드는 재설계 주기를 방지합니다.

정격 전류와 포화 전류의 차이점은 무엇입니까?

정격 전류는 지정된 온도 상승(일반적으로 +20°C ~ +40°C)을 초과하지 않는 최대 DC 전류를 정의합니다. 포화 전류는 인덕턴스가 지정된 비율만큼 떨어지는 지점을 표시합니다. smd 인덕터를 선택하는 동안 두 가지 제약 조건이 모두 중요합니다. 정격 전류는 지속적인 열 부하를 처리하는 반면, 포화 전류는 피크 과도 조건을 처리해야 합니다.

인덕터 선택 워크플로우는 어떻게 시작됩니까?

워크플로는 주요 smd 인덕터 사양(인덕턴스 값, 포화 전류, DCR 및 자체 공진 주파수)을 정의하는 것으로 시작됩니다. 그런 다음 엔지니어는 현재 수요 및 열 예산에 맞춰 패키지 크기를 평가합니다. 차폐 결정은 EMI 요구 사항에 따라 이루어집니다. 마지막으로 구성 유형은 애플리케이션의 주파수 및 전력 요구 사항과 일치합니다. 이러한 체계적인 접근 방식은 조밀한 PCB 레이아웃에서 안정적인 성능을 보장합니다.
