전력 전자 장치가 개방형 자기 경로 애플리케이션에 맞춤형 로드 코어 인덕터를 사용하는 이유

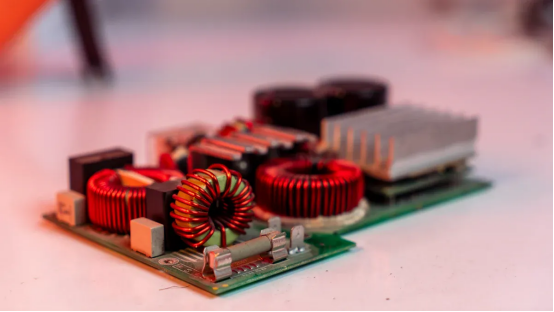

현대의 전력 전자 장치에는 전류가 급격하게 변할 때 안정적으로 유지될 수 있는 인덕터가 필요한 경우가 많습니다. 이러한 조건에서는 자기 코어 형상이 인덕턴스 및 정격 전류만큼 중요해집니다.

맞춤형 로드 코어 인덕터는 완전히 밀폐된 자기 회로가 아닌 개방형 자기 경로를 사용합니다. 대부분의 플럭스를 닫힌 코어 내부에 유지하는 대신 자기장이 주변 공기를 통해 확장됩니다. 결과적으로 자기 저항이 높아지면 고전류 작동 중 급격한 포화 위험을 줄이는 데 도움이 될 수 있습니다.

따라서 개방형 자기 경로 설계는 전원 공급 장치, DC-DC 컨버터, 모터 제어 회로 및 전류 피크, 열 조건 및 사용 가능한 설치 공간을 모두 고려해야 하는 기타 응용 분야에 유용합니다.

엔지니어는 코어 치수, 권선 구조, 와이어 크기 및 자성 재료를 조정하여 특정 애플리케이션의 전기적 및 기계적 요구 사항에 더 잘 맞는 인덕터를 개발할 수 있습니다.

인덕터 코어의 개방형 자기 경로 물리학

인덕터는 전류가 권선을 통과할 때 전기 에너지를 자기 에너지로 변환합니다. 코어 재료는 자속의 경로를 제공하고 인덕턴스, 포화 동작 및 에너지 저장에 큰 영향을 미칩니다.

페라이트는 공기보다 투자율이 훨씬 높기 때문에 자속이 코어 내에 집중될 수 있습니다. 그러나 자기 회로에 상당한 공기 경로가 포함되면 전체 저항이 증가합니다. 이는 전류 상승에 따라 구성 요소가 응답하는 방식을 변경합니다.

릴럭턴스 및 소프트 채도

토로이달 코어와 같은 폐쇄형 자기 구조는 자속의 저항이 낮은 경로를 제공합니다. 이는 높은 인덕턴스 밀도가 필요할 때 유용하지만 전류가 증가함에 따라 코어가 비교적 빠르게 포화 상태에 도달할 수 있습니다.

개방형 자기 경로는 자기 회로에 추가적인 저항을 발생시킵니다. 공기는 페라이트보다 투자율이 훨씬 낮기 때문에 공기 부분은 자성 재료 내부에서 발생하는 전체 자속 밀도를 제한합니다.

결과적으로 인덕턴스는 일반적으로 전류가 증가함에 따라 점차적으로 감소합니다. 이 동작은 일반적으로 부드러운 채도 라고 설명됩니다 .

단기간 전류 피크에 노출된 전력 회로의 경우 인덕턴스의 점진적인 감소가 급격한 변화보다 바람직할 수 있습니다. 이는 과부하 및 스위칭 과도 상태 동안 회로에 보다 예측 가능한 응답을 제공합니다.

DC 바이어스 하의 에너지 저장

전력 변환용 인덕터를 선택할 때 에너지 저장은 또 다른 중요한 고려 사항입니다.

자기 부품은 예상되는 DC 전류를 전달하면서 충분한 인덕턴스를 유지해야 합니다. 코어가 포화 상태가 되면 인덕턴스가 크게 떨어져 리플 전류와 전반적인 컨버터 동작에 영향을 미칠 수 있습니다.

개방형 자기 경로를 사용하면 자기 에너지의 더 많은 부분이 주변 공기 영역과 연관될 수 있습니다. 공기는 강자성 물질과 같은 방식으로 포화되지 않기 때문에 구조는 DC 바이어스에 대한 유용한 내성을 제공할 수 있습니다.

이러한 특성으로 인해 고전류 전원 공급 장치, 모터 컨트롤러, 필터링 회로 및 작동 전류가 크게 변하는 기타 애플리케이션에 대해 개방형 코어 구성을 고려할 가치가 있습니다.

단점은 개방형 구조로 인해 더 많은 자속이 구성 요소 외부로 확장될 수 있다는 것입니다. 따라서 회로 설계 시 전기적 성능과 전자파 적합성을 함께 평가해야 합니다.

맞춤형 로드 코어 인덕터 설계

맞춤형 로드 코어 설계의 주요 장점은 유연성입니다.

엔지니어는 표준 부품을 선택하고 그 주변의 회로를 조정하는 대신 애플리케이션의 실제 요구 사항에 따라 인덕터의 물리적 구조를 조정할 수 있습니다.

코어 길이, 직경, 재료, 권선 면적, 와이어 크기 및 회전 수는 모두 최종 전기 특성에 영향을 미칩니다.

더 길거나 더 큰 직경의 코어는 추가 권선 공간을 제공하고 유효 자기 경로를 변경할 수 있습니다. 구조가 작을수록 설치 공간을 줄이는 데 도움이 될 수 있지만 전류 처리 및 열 방출에 더 큰 제한을 둘 수 있습니다.

올바른 조합은 대상 인덕턴스, 작동 전류, 스위칭 주파수, 온도 범위 및 사용 가능한 설치 공간에 따라 달라집니다.

종횡비 및 권선 최적화

코어 길이와 직경의 비율은 부품 주변의 자기장 분포에 영향을 미칩니다. 엔지니어는 이 관계를 사용하여 인덕턴스, 포화 특성 및 물리적 크기의 균형을 맞출 수 있습니다.

와인딩 디자인도 마찬가지로 중요합니다.

고전류 애플리케이션의 경우 구리선이 두꺼울수록 DC 저항 및 관련 전도 손실을 줄일 수 있습니다. 제한된 권선 영역 내에서 더 큰 도체 단면적이 필요한 경우 플랫 와이어를 고려할 수도 있습니다.

회전 간격은 전기 절연과 고주파 동작 모두에 영향을 미칩니다. 권선을 지나치게 조이면 기생 효과가 증가할 수 있으며, 간격이 너무 넓으면 전체 부품 크기가 증가할 수 있습니다.

따라서 맞춤형 권선 구조는 단순히 권선 수를 최대화하는 것이 아니라 여러 요소의 균형을 맞춰야 합니다.

스위칭 애플리케이션의 경우 엔지니어는 AC 저항, 표피 효과, 근접 손실 및 온도 상승도 평가할 수 있습니다. 이러한 요소는 작동 주파수가 증가함에 따라 점점 더 중요해지고 있습니다.

열 관리 및 EMI 고려 사항

열 성능은 엔지니어가 오픈 코어 구조를 고려하는 이유 중 하나입니다.

로드 코어 인덕터는 표면의 상대적으로 큰 부분을 주변 공기에 노출시킵니다. 공기 흐름이 충분하면 권선과 코어에서 발생하는 열이 PCB에 전적으로 의존하지 않고도 환경으로 전달될 수 있습니다.

낮은 작동 온도는 긴 작동 주기 동안 보다 안정적인 전기적 특성을 유지하는 데 도움이 됩니다.

그러나 개방형 자기 경로는 표유 자속이라는 중요한 설계 고려 사항도 생성합니다 .

차폐 인덕터와 달리 개방형 코어 구성 요소는 자기장의 일부를 주변 영역으로 확장할 수 있습니다. 인덕터가 민감한 신호 트레이스, 센서, 통신 회선 또는 피드백 회로에 너무 가까이 배치되면 원치 않는 자기 결합이 발생할 수 있습니다.

따라서 PCB 레이아웃은 인덕터 설계 프로세스의 일부가 됩니다.

엔지니어는 다음을 통해 간섭을 줄일 수 있습니다.

· 자기장 영역에서 민감한 신호 흔적을 멀리 유지

· 적절한 방향으로 구성 요소 위치 지정

· 고전류 루프 영역 최소화

· 충분한 물리적 여유공간 제공

· 필요한 경우 국부적인 차폐 사용

· PCB의 전원부와 제어부 분리

목표는 반드시 모든 외부 자속을 제거하는 것이 아니라 근처 회로와의 상호 작용을 제어하는 ​​것입니다.

개방형 경로 인덕터를 위한 전력 전자 애플리케이션

개방형 자기 경로 인덕터는 최대 자기 차폐보다 전류 안정성과 소프트 포화 특성이 더 중요한 여러 응용 분야에 사용할 수 있습니다.

고전류 필터링

전원 공급 장치는 스위칭 작업 중에 리플 전류를 생성합니다. 필터링 단계에 배치된 인덕터는 급격한 전류 변화를 제한하고 출력 파형을 매끄럽게 만드는 데 도움이 됩니다.

높은 부하 전류에서는 사용 가능한 인덕턴스를 유지하는 것이 중요합니다. 개방형 자기 경로는 전류가 증가함에 따라 점진적인 인덕턴스 응답을 제공할 수 있으므로 구성 요소가 부하 조건이 변화하는 회로에 적합합니다.

엔지니어는 표준 구성 요소가 인덕턴스, 전류 용량 및 기계적 크기의 필수 조합을 제공할 수 없는 경우 맞춤형 로드 구조를 사용할 수 있습니다.

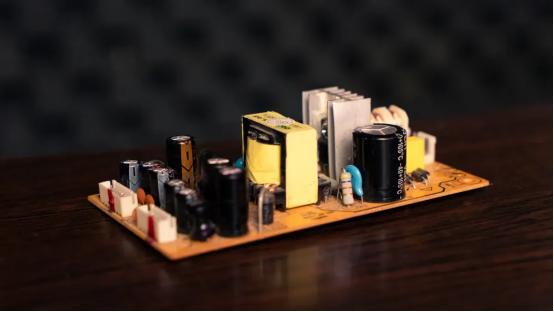

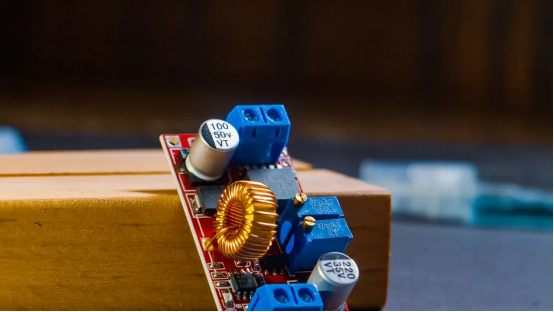

DC-DC 변환

벅 및 부스트 컨버터는 인덕터에 크게 의존합니다.

각 스위칭 주기 동안 인덕터는 전류 리플을 제어하면서 에너지를 저장하고 방출합니다. 부품이 너무 빨리 포화되면 리플 전류가 급격하게 증가하여 스위칭 장치와 커패시터에 추가적인 스트레스를 가할 수 있습니다.

적절하게 설계된 로드 코어 구조는 컨버터 작동 범위 전반에 걸쳐 예측 가능한 전류 동작을 제공할 수 있습니다.

인덕턴스를 유일한 선택 기준으로 삼기보다는 코어 크기, 권선 저항, 스위칭 주파수, 포화 특성을 함께 평가해야 합니다.

자동차 및 산업용 전원 회로

자동차 및 산업용 전자 장치에서는 급격한 부하 변화가 자주 발생합니다. 모터, 액추에이터, 펌프 및 스위칭 컨버터는 모두 단기간 전류 피크를 생성할 수 있습니다.

이러한 작동 조건에 맞춰 맞춤형 오픈 코어 인덕터를 설계할 수 있습니다.

자동차 애플리케이션의 경우 온도 사이클링, 진동, 설치 공간 및 장기 신뢰성도 고려해야 합니다. 산업 장비는 연속 전류, 냉각 조건 및 기계적 견고성에 더 큰 중점을 둘 수 있습니다.

따라서 구성 요소는 공칭 전기 사양이 아닌 전체 작동 환경과 일치해야 합니다.

맞춤형 로드 코어 인덕터를 선택하는 방법

맞춤형 구성요소 선택은 실제 회로 조건에서 시작되어야 합니다.

중요한 매개변수는 다음과 같습니다:

현재 및 포화 마진

정격 전류만으로는 고전류 애플리케이션에 대한 충분한 정보를 제공할 수 없습니다.

엔지니어는 인덕턴스 대 전류 곡선을 조사하고 최대 예상 부하에서 인덕턴스가 얼마나 남아 있는지 확인해야 합니다.

과도 전류가 큰 회로의 경우 추가 마진이 필요한 경우가 많습니다. 공칭 전류에서 잘 작동하는 구성 요소는 시동, 단기 과부하 또는 갑작스러운 부하 변경 중에 매우 다르게 동작할 수 있습니다.

목표는 포화 경계에서 직접 설계하는 대신 인덕터를 예측 가능한 작동 영역 내에 유지하는 것입니다.

주파수 및 손실 평가

저주파에서 측정된 인덕턴스 값은 스위칭 컨버터의 부품 동작을 완전히 나타내지 못할 수 있습니다.

더 높은 주파수에서는 코어 손실, 권선 저항, 표피 효과 및 근접 효과가 증가할 수 있습니다. 이러한 손실은 온도 상승에 영향을 미치고 전체 시스템 효율성을 감소시킵니다.

이러한 이유로 엔지니어는 가능할 때마다 실제 스위칭 주파수에서 부품을 평가해야 합니다.

그런 다음 필요한 인덕턴스와 전류 용량을 유지하면서 불필요한 구리 손실을 줄이기 위해 맞춤형 권선을 개발할 수 있습니다.

현대적인 전원 설계에서 사용자 정의가 중요한 이유

표준 인덕터는 전기적 및 기계적 사양이 이미 애플리케이션과 일치할 때 잘 작동합니다. 그러나 특수 전력 시스템은 동시에 여러 가지 요구 사항을 부과하는 경우가 많습니다.

구성 요소는 다음을 제공해야 할 수 있습니다.

· 고전류 용량

· 제어된 포화 동작

· 낮은 DC 저항

· 비인덕턴스

· 컴팩트한 크기

· 열 방출 개선

· 정의된 권선 구성

· 온도 변화에도 안정적인 작동

기성 구성 요소로는 이러한 모든 요구 사항을 충족하는 것이 어려울 수 있습니다.

맞춤형 로드 코어 인덕터를 사용하면 엔지니어는 고정 부품을 수용하기 위해 회로 설계를 손상시키지 않고 실제 회로 주변의 자기 및 권선 구조를 조정할 수 있습니다.

이 접근 방식은 산업용 전원 공급 장치, DC-DC 컨버터, 모터 제어 시스템, 자동차 전자 장치 및 특수 에너지 변환 장비에 특히 유용할 수 있습니다.

최종 설계는 항상 전기 테스트, 열 테스트 및 해당되는 경우 전자기 호환성 평가를 통해 검증되어야 합니다.

결론

개방형 자기 경로 인덕터는 폐쇄형 코어 설계와 비교하여 인덕턴스, 포화 동작, 열 성능 및 자기 차폐 간의 다양한 균형을 제공합니다.

추가 공기 경로는 자기 저항을 증가시키고 전류가 증가함에 따라 더 부드러운 인덕턴스 응답을 생성할 수 있습니다. 이는 전류가 빠르게 변하거나 DC 바이어스 하에서 예측 가능한 동작이 중요한 응용 분야에서 로드 코어 구조를 유용하게 만듭니다.

동시에 개방형 구조에서는 자기장의 일부가 코어 너머로 확장되므로 신중한 PCB 배치와 EMI 고려가 필요합니다.

까다로운 애플리케이션의 경우 맞춤화를 통해 코어 치수, 권선 형상, 와이어 선택, 인덕턴스, 저항 및 열 동작을 보다 효과적으로 제어할 수 있습니다. 따라서 적절하게 설계된 맞춤형 로드 코어 인덕터는 표준 인덕터가 특수 전력 시스템의 전기적 및 기계적 요구 사항을 충족할 수 없는 경우 실용적인 솔루션이 될 수 있습니다.

FAQ

개방형 자기 경로 인덕터의 주요 이점은 무엇입니까?

개방형 자기 경로는 자기 저항을 증가시키고 전류가 증가함에 따라 인덕턴스가 점진적으로 감소할 수 있습니다. 이 동작은 부하 변동이 큰 고전류 회로에 유용합니다.

표준 부품 대신 맞춤형 로드 코어 인덕터를 선택하는 이유는 무엇입니까?

맞춤화를 통해 엔지니어는 실제 회로 요구 사항에 따라 코어 크기, 권선 구조, 와이어 직경 및 인덕턴스를 조정할 수 있습니다. 이는 표준 구성요소 치수나 전기 등급이 적합하지 않을 때 유용합니다.

로드 코어 인덕터는 DC-DC 컨버터에 적합합니까?

예. 로드 코어 구조는 전류 리플, 포화 동작, 열 성능 및 물리적 치수가 컨버터 설계에 신중하게 일치하는 DC-DC 변환 회로에 사용할 수 있습니다.

오픈 코어 인덕터가 EMI 문제를 일으키나요?

차폐 구조보다 더 많은 외부 자속을 생성할 수 있습니다. 적절한 부품 방향, PCB 간격, 전류 루프 제어 및 로컬 차폐는 원치 않는 자기 결합을 줄이는 데 도움이 됩니다.

엔지니어가 로드 코어 인덕터를 선택하기 전에 무엇을 확인해야 합니까?

주요 요소에는 인덕턴스, 포화 전류, DC 저항, 작동 주파수, 코어 재료, 온도 범위, 물리적 치수 및 구성 요소 주변의 자기 환경이 포함됩니다.
